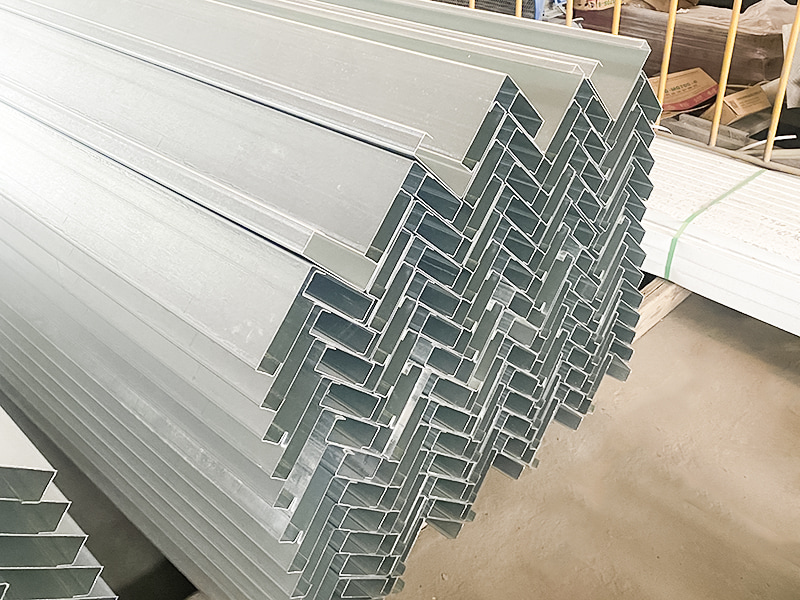

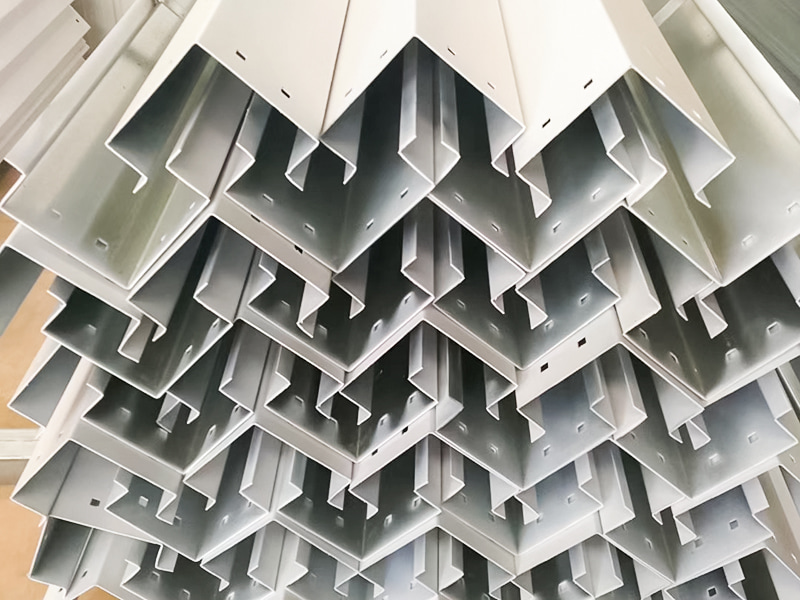

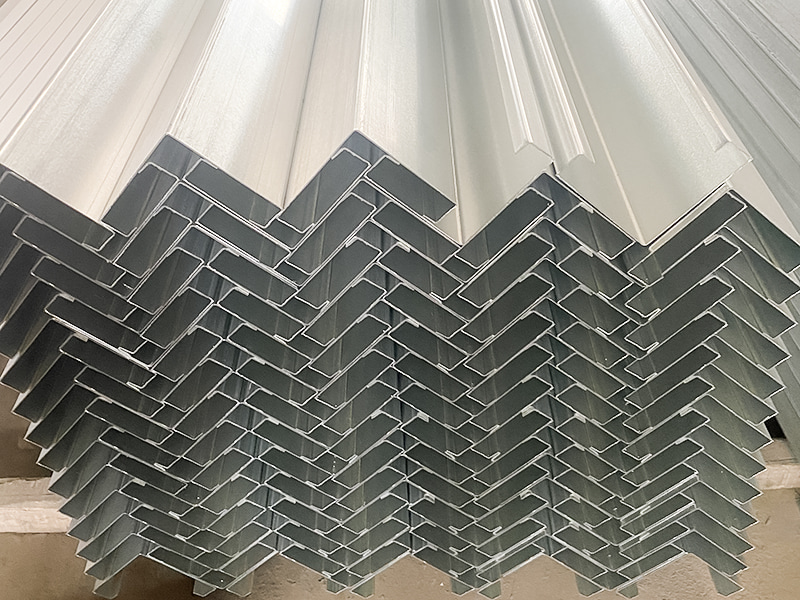

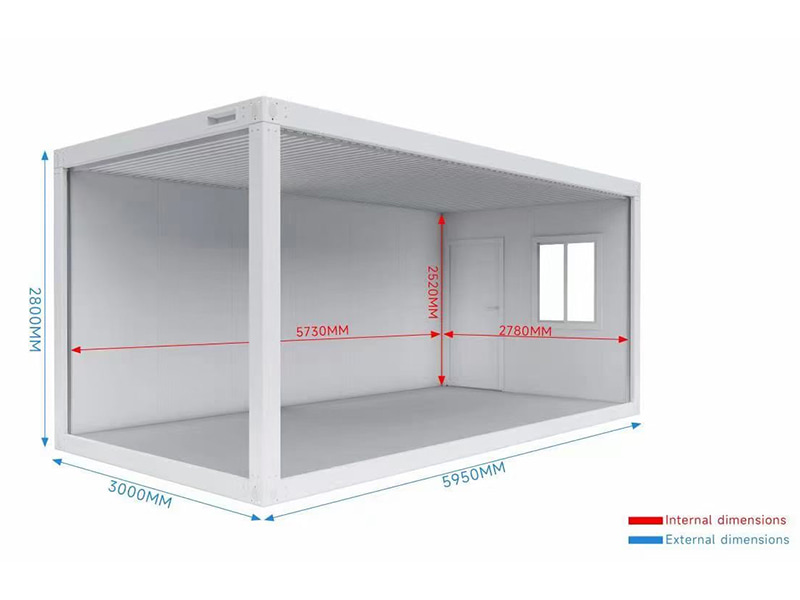

Irrotettava konttitalo: viittaa erityiseen konttiin tai modulaariseen rakennusyksikköön. Sille on ominaista se, että se voidaan koota, purkaa, taittaa tai pinota nopeasti, mikä parantaa huomattavasti kuljetustehokkuutta ja rakennusnopeutta paikan päällä. Sitä käytetään laajalti väliaikaisissa asunnoissa rakennustyömailla, liikkuvissa toimistoissa, hätäsuojissa, modulaarisissa hotelleissa / asunnoissa, laitelaatikoissa ja muilla aloilla. Tämän konttitalon runkorakenne vaatii suuria määriä tietyn muotoisia pylväitä tärkeimpinä kantavina komponentteina. Irrotettava konttitalon pylväsrullamuodostuskone on pitkälle automatisoitu tuotantolinja. Se käyttää kylmävalssaustekniikkaa teräsnauhojen (teräskelojen) jatkuvaan, tehokkaaseen ja tarkasti rullaamiseen ja taivutukseen tietyn muotoisiksi ja pituisiksi pylväiksi, joita tarvitaan irrotettavan konttitalon rungossa. Käytetään erityisesti irrotettavissa konttitaloissa käytettävien pylväiden tehokkaaseen ja jatkuvaan tuotantoon (tunnetaan myös nimellä nopeasti koottavat konttitalot, modulaariset konttitalot jne.).
Jiangyin Hailong Machinery Factory on Irrotettava konttitalon pylväsrullamuodostuskone Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme Irrotettava konttitalon pylväsrullamuodostuskone myytävänä.
Pääkomponentit:
Uncoiler: lataa ja avaa sulavasti metallikelat (yleensä teräskelat, kuten galvanoitu teräs, säänkestävä teräs jne.).
Tasoitin: Poista sisäinen jännitys, aaltotaivutus ja muut kelan kelauksen aikana aiheuttamat viat varmistaaksesi, että muovauskoneeseen tuleva materiaali on tasaista.
Syöttömekanismi: Syötä litistetty nauha tarkasti muodostusyksikköön.

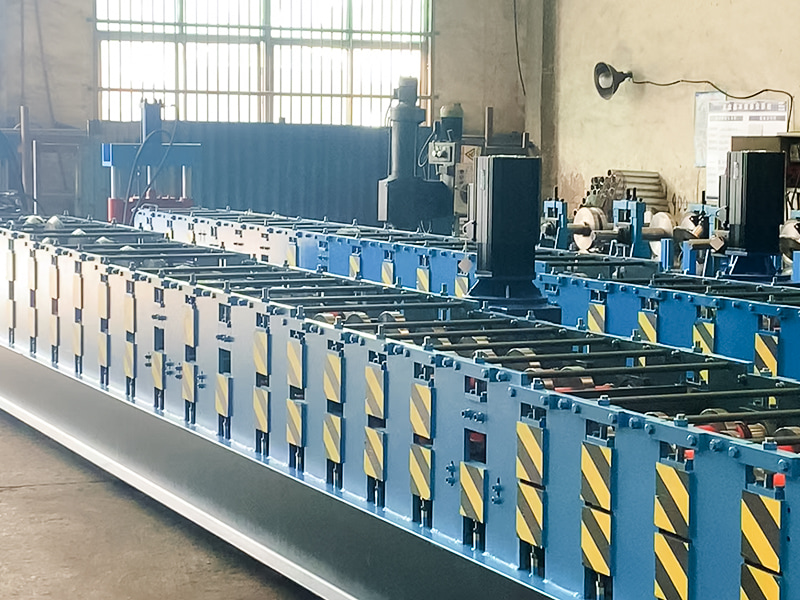

Rullamuovaava pääyksikkö: Laitteen ydin. Sisältää useita sarjoja tarkasti suunniteltuja muovausrullien hyllyjä (passeja), jokainen telasarja suorittaa progressiivisen taivutuksen nauhalle. Telojen lukumäärä ja rakenne on täysin kohdistettu kohdepilarin tiettyyn poikkileikkausmuotoon.
Ohjausjärjestelmä: Varmista, että nauha kulkee tasaisesti eikä poikkea muotoiluprosessin aikana.
Leikkausjärjestelmä: Kun jatkuva profiili saavuttaa esiasetetun pituuden muotoilun jälkeen, se leikataan tarkasti (yleensä hydraulinen lävistys, lentävä saha tai servo-seuraava leikkaus). Tämä on keskeinen vaihe yhden sarakkeen muodostamisessa.
Purkaus/vastaanottoteline: Kerää tai kuljeta valmis pylväs leikkaamisen jälkeen.
Ohjausjärjestelmä: PLC- tai CNC-ohjausjärjestelmä, ohjaa nopeutta, syöttöä, leikkauspituutta, tarkkailee koko tuotantolinjan toimintatilaa jne. automatisoidun tuotannon saavuttamiseksi.
Valinnaiset lisälaitteet: Pylvään suunnittelun vaatimusten mukaan se voidaan integroida seuraaviin kohteisiin:

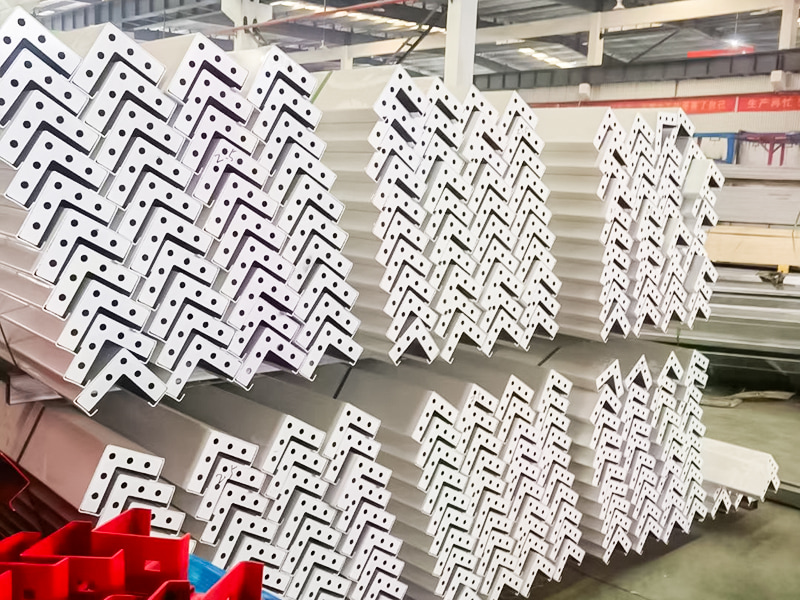

Online-lävistyskone: Muovausprosessin aikana tai sen jälkeen liitäntäreiät, lankareiät jne. lävistetään suoraan pilariin.
Online-hitsauskone: Pilareille, joille on muodostettava suljettu poikkileikkaus (kuten neliömäiset putket), suurtaajuushitsaus tai telahitsaus suoritetaan muovauksen lopussa.
Automaattinen pinoamis-/pakkausjärjestelmä: Valmiiden pylväiden automaattinen lajittelu ja pakkaus.
Perusarvot:
Korkea hyötysuhde: Jatkuva tuotanto, nopeus on paljon suurempi kuin yksiosainen leimaaminen tai hitsaus.
Korkea laatu: Korkea muovaustarkkuus, hyvä mittasuhteet ja materiaalin lujuuden täysi hyödyntäminen.
Alhaiset kustannukset: Korkea materiaalin käyttöaste, korkea automaatioaste vähentää työvoimakustannuksia.
Joustavuus: Telamuotin vaihdolla voidaan valmistaa poikkileikkaukseltaan erimuotoisia pylväitä (tarvitaan telan vaihto).
Täyttää irrotettavan konttitaloteollisuuden tarpeet: Se pystyy tarjoamaan irrotettavan konttitalojen rakentamiseen tarvittavia keskeisiä rakenneosia suuria määriä ja vakaasti tukemaan koko irrotettavan konttitaloteollisuuden nopeaa kehitystä.
| Tekniset parametrit | ||
| Tuote | Parametri | Huomautus |
| Koneen pohja | Kansallinen standardi No.50 I-Beam Steel | Kokonaishitsausrakenne |
| Rullamateriaali | Gr15SiMn | Tyhjiökarkaisu |
| Pääakseli | φ90, 40Cr | Karkaisu ja karkaisu |
| Ryhmien muodostaminen | 25 | |
| Päämoottorin teho | 30 kW | |
| Päävetovaihteisto | K127 (K127 kierukkavaihdelaatikko) | |
| Ajotapa | 1,5 tuuman kaksinkertainen ketjukäyttö | |
| Katkaisutila | Hydraulinen katkaisu | Hydrauliaseman moottorin teho on 11 kW |
| Uncoiler | Kuorma 10 tonnia lastauslavalla | Hydrauliaseman moottorin teho on 5,5 kW |
| Ohjausjärjestelmä | Siemens/Schneider PLC | |
| Hydraulijärjestelmä | BeiJin Huade tuotemerkki | |
| Tuotantolinjan kokonaispituus | Noin 22 metriä | |
| Laitteen paino | Noin 12 tonnia | |
| Raaka-aineen paksuus | 2,0 mm ~ 3,0 mm | Q235 galvanoitu kela |
| Raaka-aineen leveys | 355 mm | |
| Tuotantonopeus | Noin 15 m/min | |
