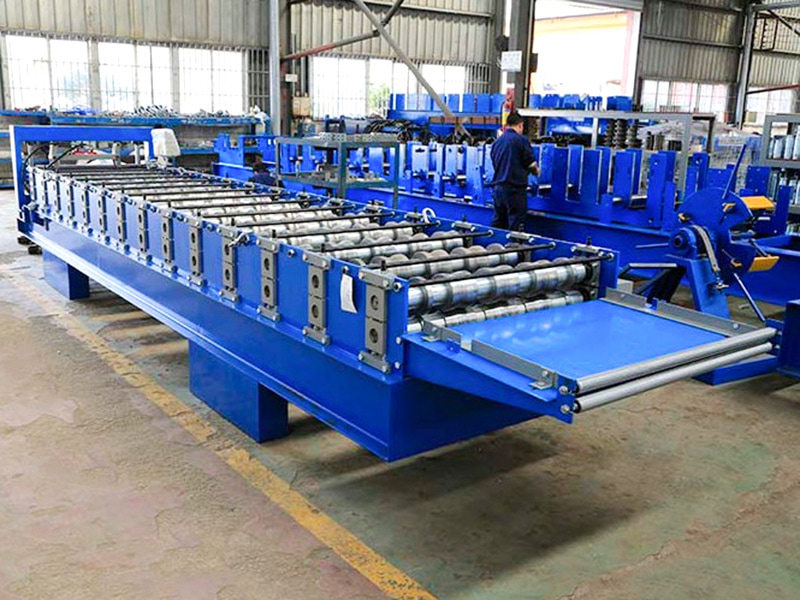

686 IBR Roll Forming Machine on ohutlevyn työstökone, joka on erityisesti suunniteltu 686 IBR katto-/seinäpaneelien jatkuvaan tuotantoon. Se on automatisoitu tuotantolinja, joka on suunniteltu rullaamaan metallikeloja monivaiheisella rullamuovausprosessilla huoneenlämpötilassa, ja se tuottaa jatkuvia, nopeita aallotettuja metallisia katto-/seinäpaneeleja, jotka täyttävät 686 IBR -standardin.
Jiangyin Hailong Machinery Factory on 686-tyypin vahvan vakauden IBR-arkkirullamuovauskoneet Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme 686-tyypin vahvan vakauden IBR-arkkirullamuovauskoneet myytävänä.
Tämän laitteen tärkeimmät ominaisuudet ja käyttötarkoitukset sisältävät:
Erittäin erikoistunut: Rullasuuttimet on suunniteltu erityisesti tuottamaan 686 IBR-aaltoilun tarkka muoto.
Erittäin tehokas: Se voi toimia jatkuvasti, tyypillisesti 20-40 m/min tai suuremmilla nopeuksilla, mikä täyttää suuren volyymin tuotannon tarpeet.
Erittäin mukautuva: Se voi käsitellä eripaksuisia teräs- tai alumiinilevyjä (yleensä 0,4–1,2 mm) ja pinnoitteita (sinkitty, galvanoitu ja esimaalattu PVDF/polyesteri).

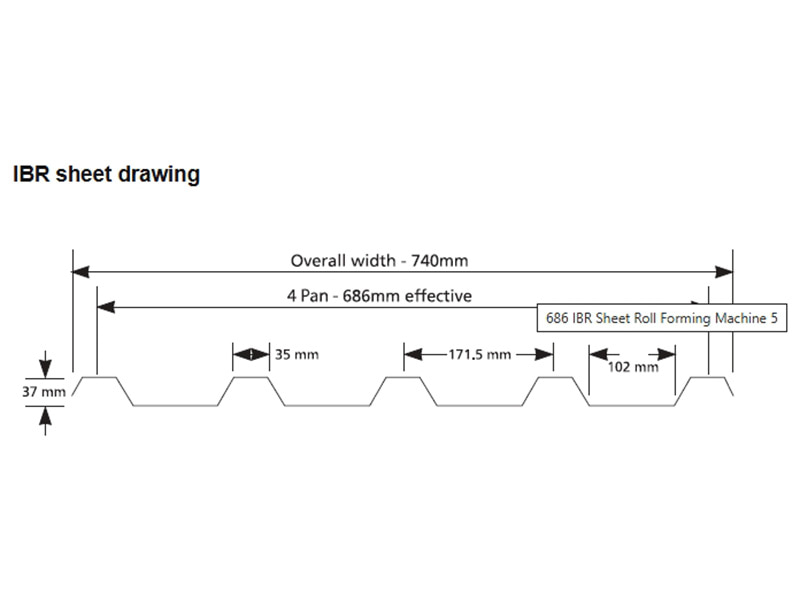

Tarkka muotoilu: Aallotusten muoto, korkeus ja etäisyys ovat taatusti standardin 686 mukaisia. IBR-standardit varmistavat arkkimateriaalien lujuuden, kierroskyvyn ja yhtenäisen ulkonäön.
Leikkaus: Leikkuulaitteella varustettuna muotoillut levymateriaalit voidaan leikata tarkasti asetettuun pituuteen.
Automaattinen ohjaus: PLC- tai CNC-ohjausjärjestelmää käytetään parametrien, kuten tuotantonopeuden, pituuden ja määrän, asettamiseen ja valvontaan.
Keskeiset sovellukset: Palvelevat ensisijaisesti rakennus- ja rakennusmateriaaliteollisuutta, erityisesti metallikatto- ja seinäjärjestelmien valmistajia tai suuria suunnitteluprojekteja, ja niitä käytetään katto- ja seinäpäällysteiden valmistukseen suuriin rakennuksiin, kuten teollisuuslaitoksiin, varastoihin, stadioneihin, ostoskeskuksiin ja maatalousrakenteisiin.
Ydinkomponentteja ovat tyypillisesti:
Loader/Unwinder: Lataa ja kelaa metallikäämin auki.
Ohjaus-/ooristuslaite: Varmistaa, että nauha tulee suoraan muodostusalueelle.

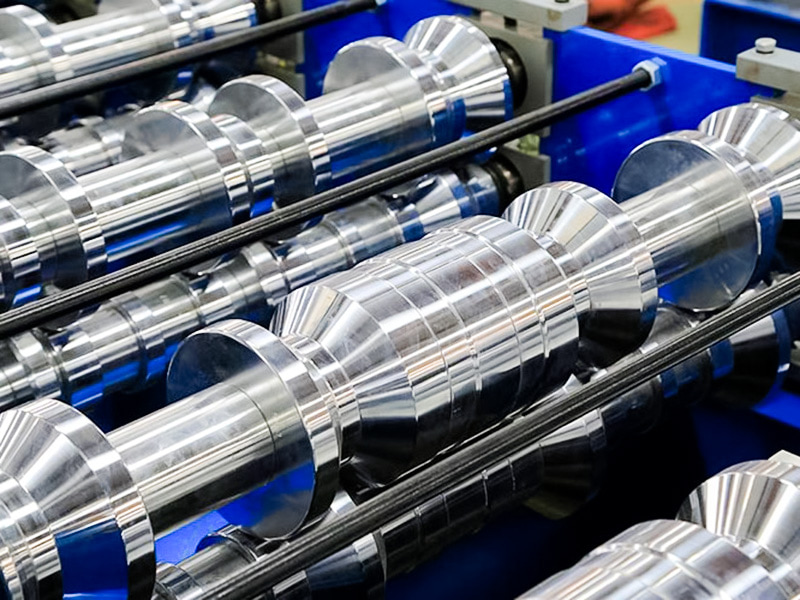

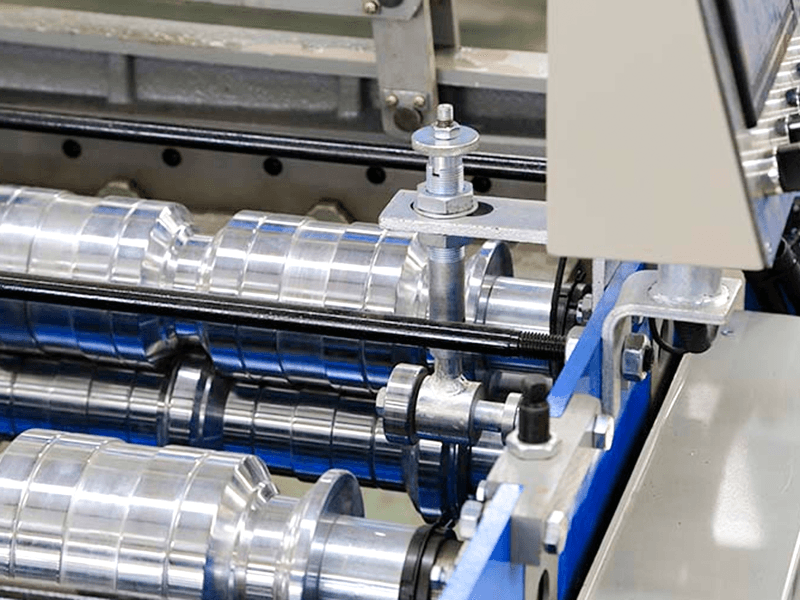

Monistandardimuotoilukehys: Ydinkomponentti, jokainen runko sisältää yhden tai useamman parin ylempiä ja alempia muovausteloja, jotka vastaavat metallin asteittaisesta taivutuksesta.

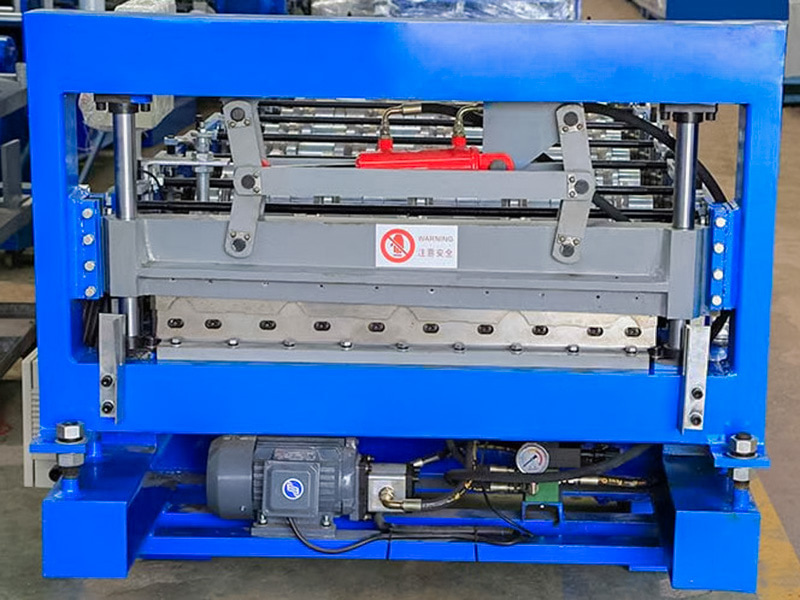

Leikkuulaite: Tyypillisesti hydraulinen lentävä leikkuri tai pysäytysleikkaus leikkaa tarkasti arkkimateriaalit asetettuun pituuteen, kun ne jatkavat liikkumista.
Purkaus/pinoamisjärjestelmä: Kerää ja pinoaa muodostetut ja leikatut arkit.

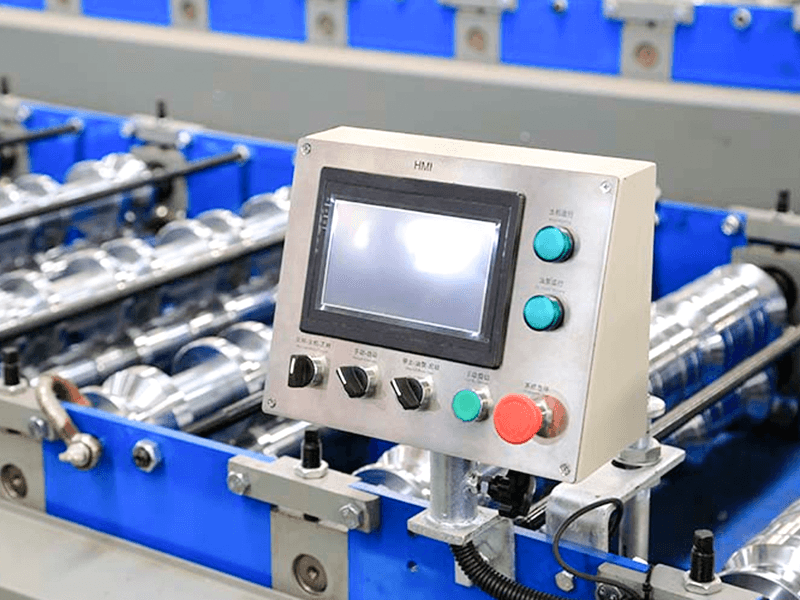

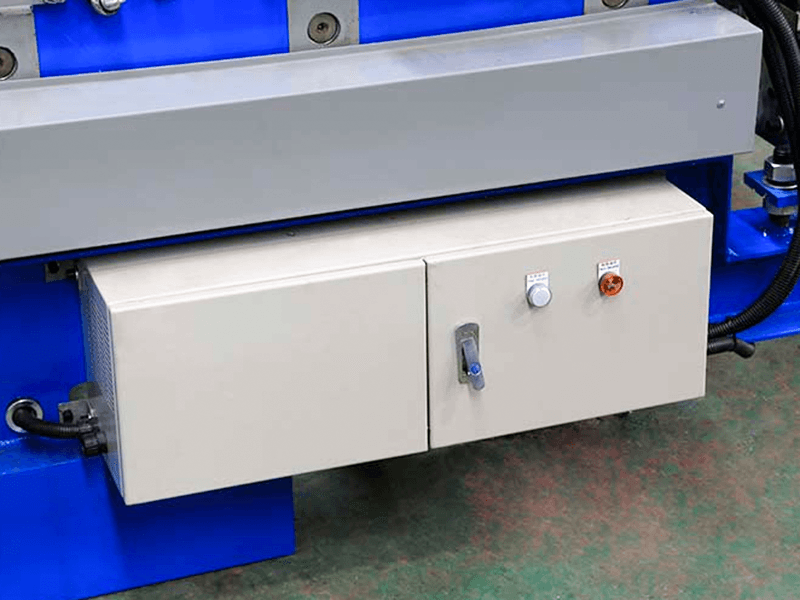

Ohjausjärjestelmä (PLC): Ohjaa koko tuotantolinjan käyntinopeutta, leikkauspituutta, laskemista jne.
| Tekniset parametrit | ||
| Tuote | Parametri | Huomautus |
| Koneen pohja | Kansallinen standardi No.36 I-Beam Steel | Kokonaishitsausrakenne |
| Rullamateriaali | Laadukas 45# teräs | Hienotyöstö, sammutettu |
| Pääakseli | φ75, 45# Teräs | Hienotyöstö, sammutettu |
| Ryhmien muodostaminen | 20 | |
| Päämoottorin teho | 5,5 kW | |
| Ajotapa | Ketjukäyttö | |
| Katkaisutila | Hydraulinen katkaisu | Hydrauliaseman moottorin teho on 4 kW |
| Leikkaa terä | Cr12MoV | Sammutettu, HRC58-62 |
| Uncoiler | Kuorma 5 tonnia lastauslavalla | Hydrauliaseman moottorin teho on 2,2 kW |
| Ohjausjärjestelmä | Siemens/Schneider PLC | |
| Hydraulijärjestelmä | BeiJin Huade tuotemerkki | |
| Tuotantolinjan kokonaispituus | Noin 18 metriä | |
| Laitteen paino | Noin 6 tonnia | |
| Raaka-aineen paksuus | 0,3-0,8 mm | Q235 galvanoitu kela |
| Tuotantonopeus | 10-12 m/min | |
