Rullamuovauskoneen yleiskatsaus

Rullamuovauskoneen yleiskatsaus (1)

Rullanmuodostus

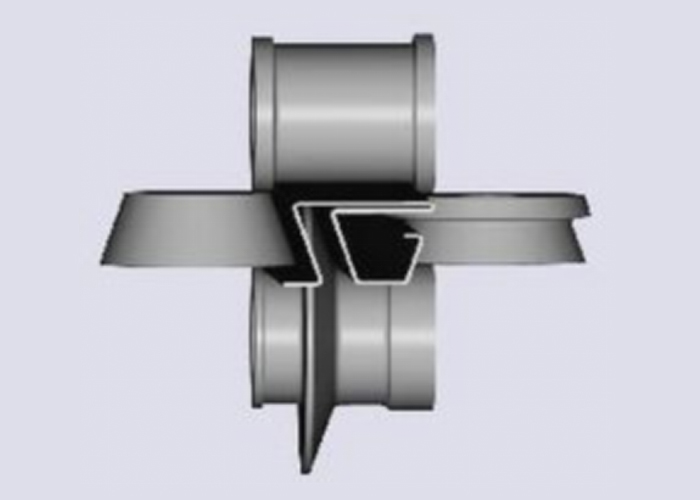

Taivutus rullia pitkin

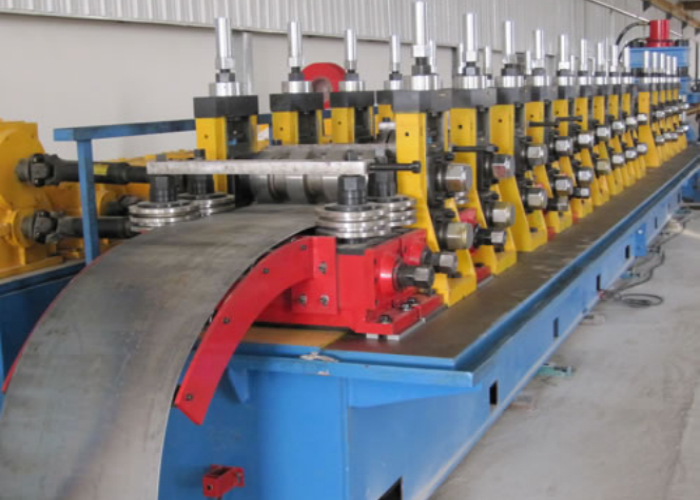

Rullamuovaus, joka tunnetaan myös nimellä valssaus, on valssausprosessi, joka jatkuvasti taivuttaa pitkää metallilevyä (yleensä kierrettyä terästä) halutulle poikkileikkausalueelle. Nauha kulkee useiden rullasarjojen läpi, jotka on asennettu jatkuville telineille, ja jokainen sarja suorittaa vain taivutuksen lisäosia, kunnes haluttu poikkileikkauspinta-ala (profiili) on saavutettu. Rullamuovaus on ihanteellinen pitkien, suurikokoisten osien valmistukseen, joilla on vakiomuotoinen profiili.

Yleiskatsaus

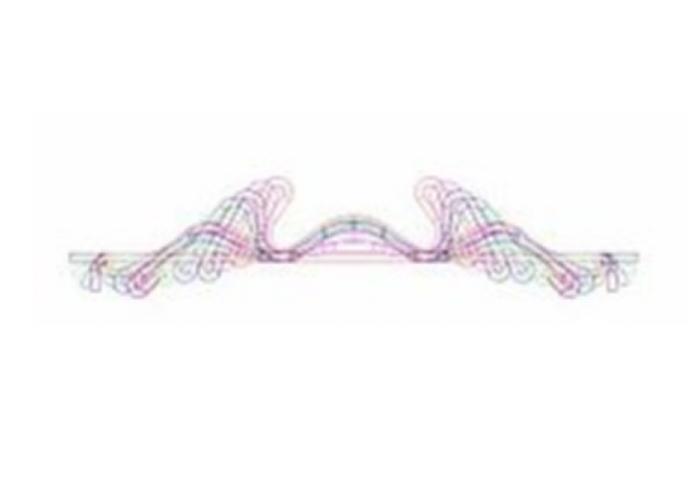

kuvio

Profiilit voidaan valmistaa useissa eri poikkileikkausmuodoissa, mutta jokainen muoto vaatii huolella suunnitellun telamuotinsarjan. Telan suunnittelu alkaa kuviolla, joka on profiilin poikkileikkausten sarja, yksi profiili telasarjaa kohti. Rullaprofiili johdetaan sitten kuvioprofiilista. Telasarjojen korkeiden kustannusten vuoksi tietokonesimulaatioita käytetään usein telan suunnittelun kehittämiseen tai validointiin ja muovausprosessin optimointiin, jotta lopputuotteessa olevien telojen lukumäärä ja materiaalijännitykset voidaan minimoida.

Rullamuovatut profiilit voivat tarjota etuja samanmuotoisiin ekstrudoituihin profiileihin verrattuna. Rullamuovatut osat voivat olla kevyempiä ja ohuempiseinäisiä kuin suulakepuristamalla valmistetut, ja ne ovat vahvempia kylmätilassa tapahtuvan työkarkaisun ansiosta. Osat voidaan pintakäsitellä tai maalata. Lisäksi rullamuovausprosessi on nopeampi ja energiatehokkaampi kuin ekstruusio.

Nykyiset rullamuovauskoneet voivat valmistaa erikokoisia ja -paksuisia profiileja samoilla rullilla. Kokomuutokset saadaan aikaan manuaalisesti säätämällä tai tietokoneohjatulla vaihtelemalla telojen välistä etäisyyttä, mikä mahdollistaa nopeat vaihdot. Nämä erikoismyllyt ovat yleisiä kevytrunkoteollisuudessa, jossa käytetään standardoidun profiilin ja paksuuden metallitappeja ja kiskoja.

Esimerkiksi yksi tehdas voi valmistaa metallinastat galvanoiduista teräslevyistä eri mitoilla (esim. 20 - 12 ga) vaihtelevilla rainakooilla (esim. 3-5/8 tuumaa - 14 tuumaa), laippakoolla (esim. 1-3/8 tuumaa - 2-1/2 tuumaa, 2-1/2 tuumaa). 5/8 tuumaa).

Rullamuovauslinjoja voidaan asettaa useisiin eri kokoonpanoihin osien lävistämistä ja leikkaamista varten jatkuvassa toiminnassa. Osien leikkaamiseksi pituudeltaan linja voidaan konfiguroida käyttämään esileikattuja muotteja, joissa yksittäiset aihiot kulkevat rullamuovauskoneen läpi, tai jälkileikkaussuuttimet, joiden profiili leikataan pois rullamuovausprosessin jälkeen.

Ominaisuuksia, kuten reikiä, lovia, kohokuviointia tai leikattuja muotoja, voidaan lisätä stanssaamalla rullanmuodostuslinjaan. Näitä osaominaisuuksia voidaan käyttää esistanssaussovelluksessa (ennen rullamuovauksen alkamista), keskilinjan lävistyssovelluksessa (telanmuodostuslinjan/prosessin keskellä) tai lävistyksen jälkeen (rullamuovauksen päätyttyä).

Jotkut rullamuovauslinjat sisältävät vain yhden näistä sovelluksista, lävistyksen tai katkaisun, kun taas toiset yhdistävät osan tai kaikki näistä sovelluksista yhdeksi linjaksi.
