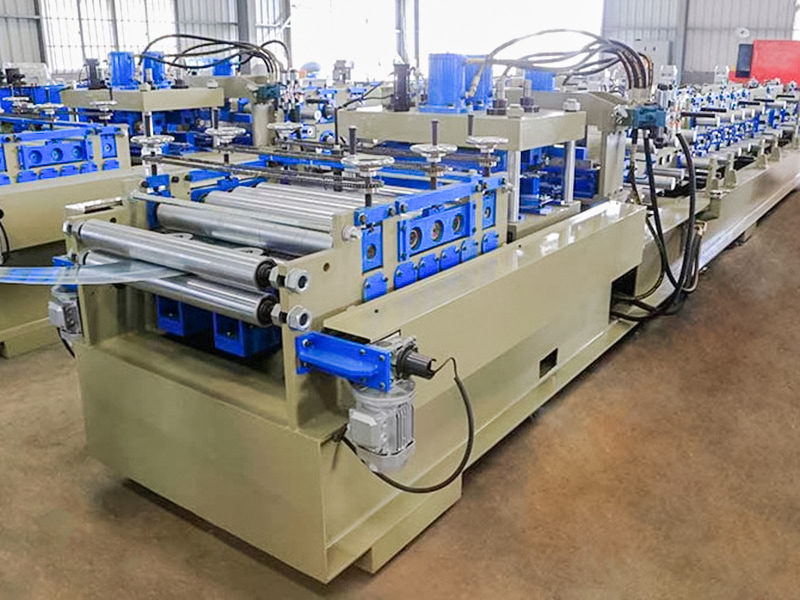

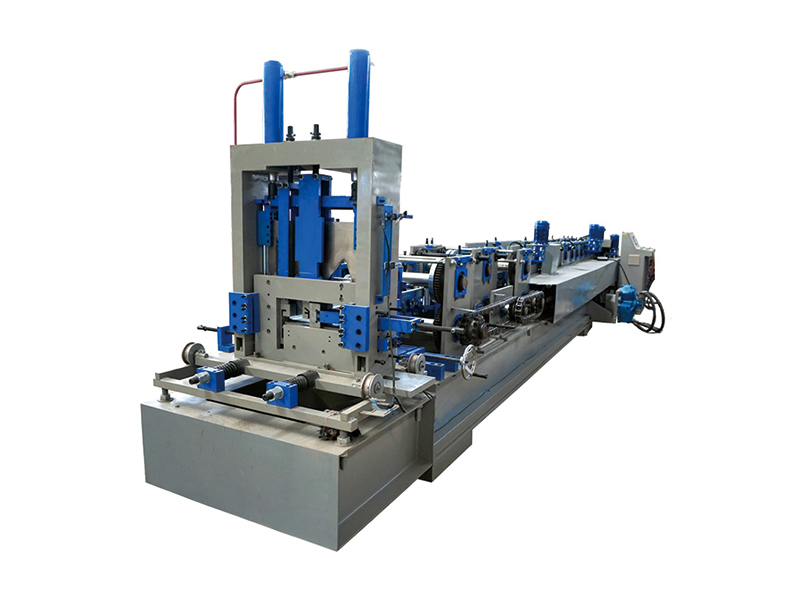

CZ Purlin Roll Forming Machine on pitkälle automatisoitu teollisuuskone, joka on erityisesti suunniteltu C/Z-profiilien tehokkaaseen ja jatkuvaan tuotantoon. Sitä käytetään laajalti teräsrakenteiden rakentamisessa, erityisesti pitkäjänteisissä katto- tai seinäjärjestelmissä, jotka vaativat suurempaa kantavuutta ja vakautta. 80-300-tyypin täysautomaattinen CZ Purlin Roll Forming Machine on erikoistunut kone, jossa on edistyneempi tekniikka ja monimutkaisempi muovausprosessi. Se on suunniteltu erityisesti korkean suorituskyvyn CZ-osaisten komposiittiorrien tuotantoon. Käyttämällä pitkälle automatisoitua kylmävalssausprosessia (mahdollisesti yhdistettynä in-line-liitostekniikkaan) se prosessoi jatkuvasti teräsnauhaa erilaisiksi CZ-profiileiksi, joiden kokonaiskorkeus vaihtelee 80–300 mm. Sen ydinarvo on sen kyky tuottaa tehokkaasti ja massatuotannossa erittäin lujia, erittäin vakaita orreja, joita tarvitaan pitkäjänteiseen ja raskaaseen rakentamiseen. Se on tärkeä laite huippuluokan teräsrakenteiden valmistuksessa. Sen tekniset vaikeudet ja kustannukset ovat kuitenkin yleensä korkeammat kuin tavallisten C-osaisten orrenmuodostuskoneiden.
Jiangyin Hailong Machinery Factory on 80-300 Type CZ Purlin rullamuovauskoneet Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme 80-300 Type CZ Purlin rullamuovauskoneet myytävänä.
Kuten C-tyypin koneessa, tämä tarkoittaa, että laitteessa on täysin automatisoituja toimintoja:
Automaattinen kelan syöttö: Teräskela kelataan automaattisesti auki, tasoitetaan ja syötetään muodostuslinjaan.

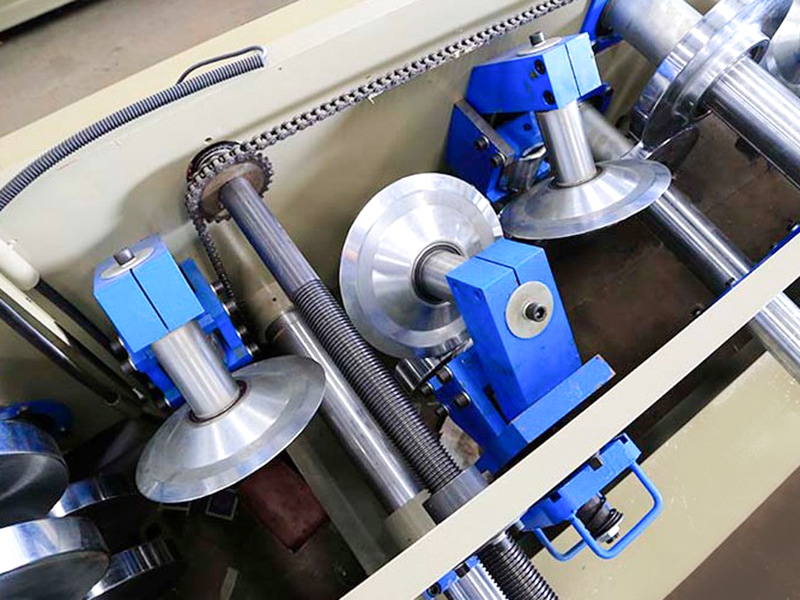

Automaattinen valssaus: Ohjelmaohjattu, monivaiheinen tarkkuusvalssaus.
Automatic Cutting to Length: High-speed flying saws or hydraulic shears perform precise cutting in continuous motion, ensuring uninterrupted production.
Automaattinen purkaminen/pinoaminen: Valmiit tuotteet kuljetetaan automaattisesti, lasketaan ja pinotaan siististi.

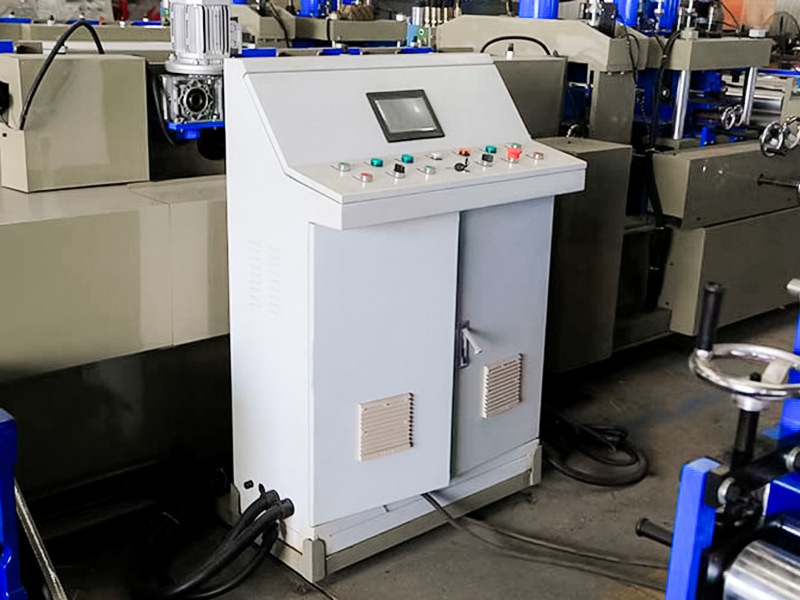

PLC Intelligent Control: Parametris (specifications, length, quantity, hole positions, etc.) are set via the touchscreen, and the system automatically executes and monitors the entire process.
Edut:

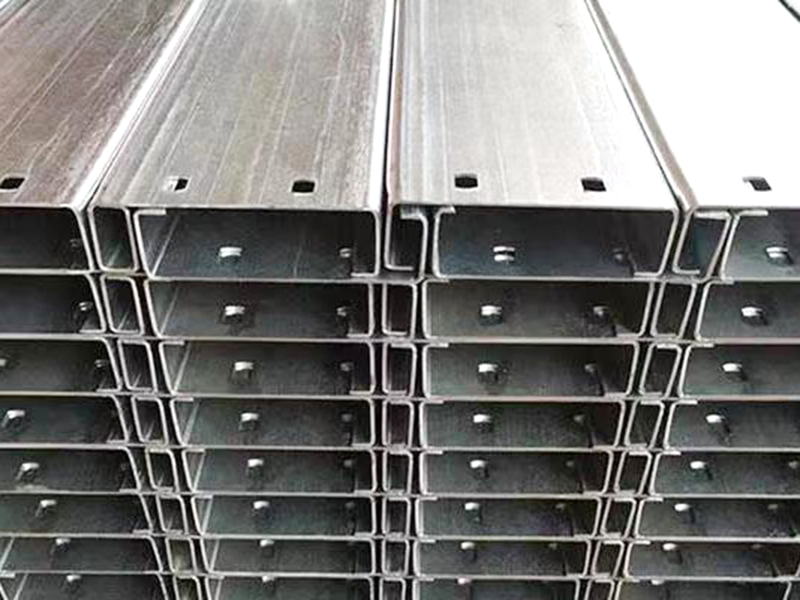

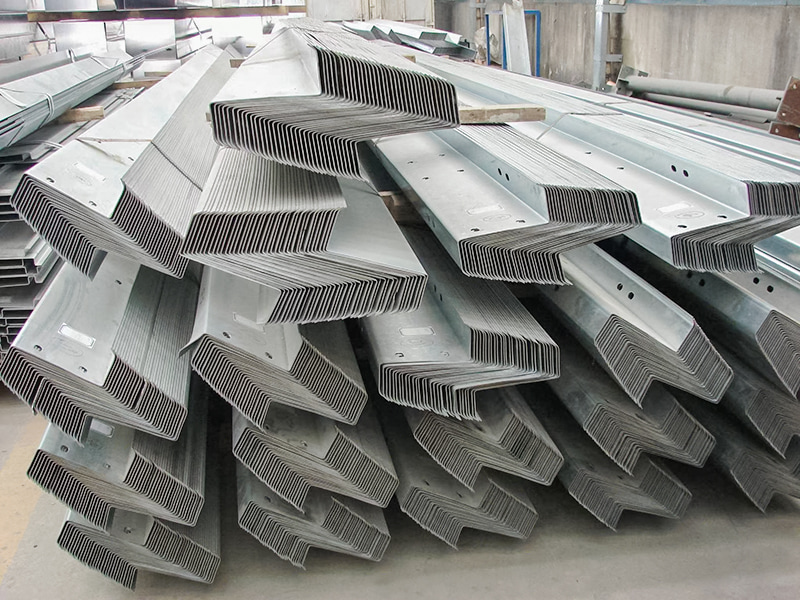

Erinomainen rakenteellinen suorituskyky: Valmistetut CZ-orret tarjoavat lujuutta ja vakautta, jotka ylittävät paljon yksittäisten C-tyypin orrien.
Pitkäjänteinen ratkaisu: Avainkomponentti kustannustehokkaaseen pitkäjänteiseen rakentamiseen.
Korkea tuotantotehokkuus: Täysin automatisoitu jatkuva tuotanto täyttää suuren volyymin vaatimukset.
Suuri tarkkuus ja johdonmukaisuus: PLC-ohjaus varmistaa mittatarkkuuden ja tasaisen laadun.

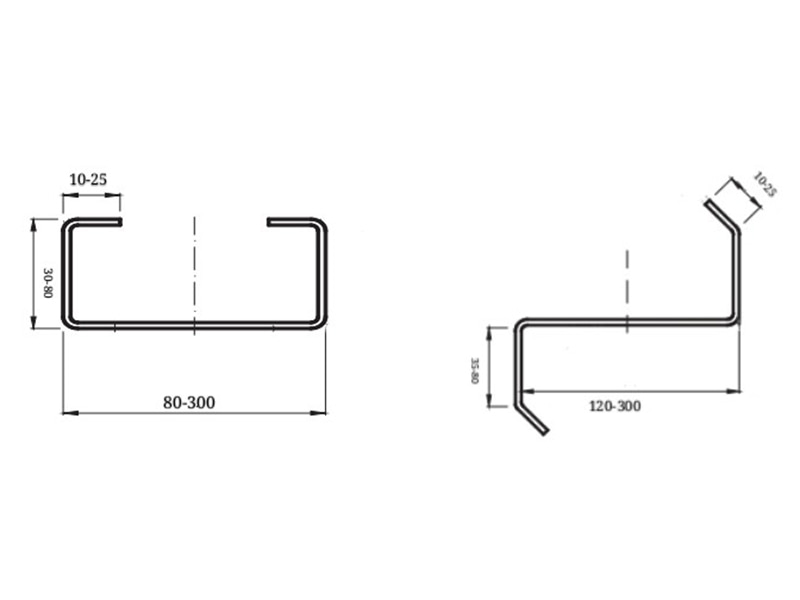

Korkea materiaalin käyttöaste: Jatkuva tuotanto vähentää jätettä. Flexibility (relative): A single machine can produce CZ purlins of varying specifications within its nominal range (80-300mm height) by replacing roller sleeves and making adjustments (note: replacing the mold is a significant task).
| Tekniset parametrit | ||
| Tuote | Parameter | Huomautus |
| Koneen pohja | Kansallinen standardi No.40 I-Beam Steel | Kokonaishitsausrakenne |
| Rullamateriaali | Cr12Mo1V1 | Tyhjiökarkaisu |
| Pääakseli | φ90, 40Cr | Karkaisu ja karkaisu |
| Ryhmien muodostaminen | 20 | |
| Päämoottorin teho | 25 kW, Invt | |
| Päävetovaihteisto | K107 (K107 kierrevaihteisto) | |
| Ajotapa | 1,2 tuuman kaksinkertainen ketjukäyttö | |

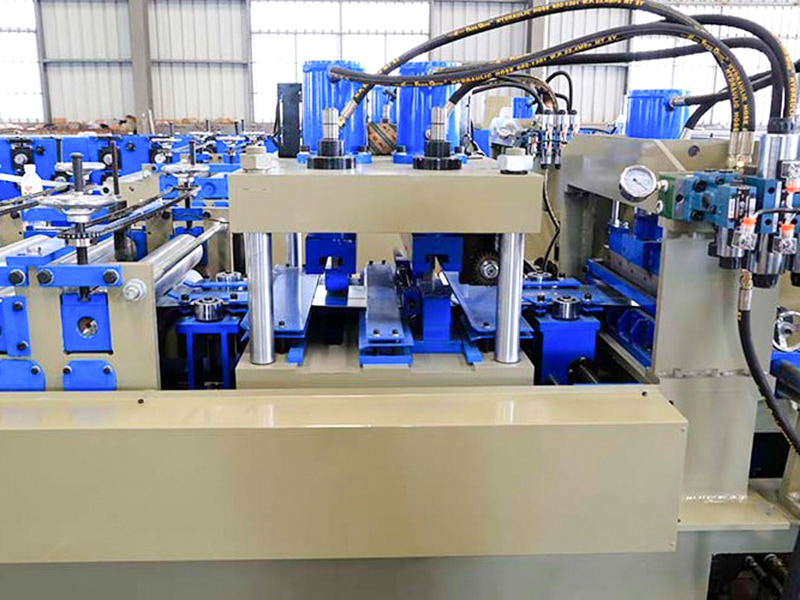

| Katkaisutila | Hydraulinen katkaisu | Hydrauliaseman moottorin teho on 11 kW |

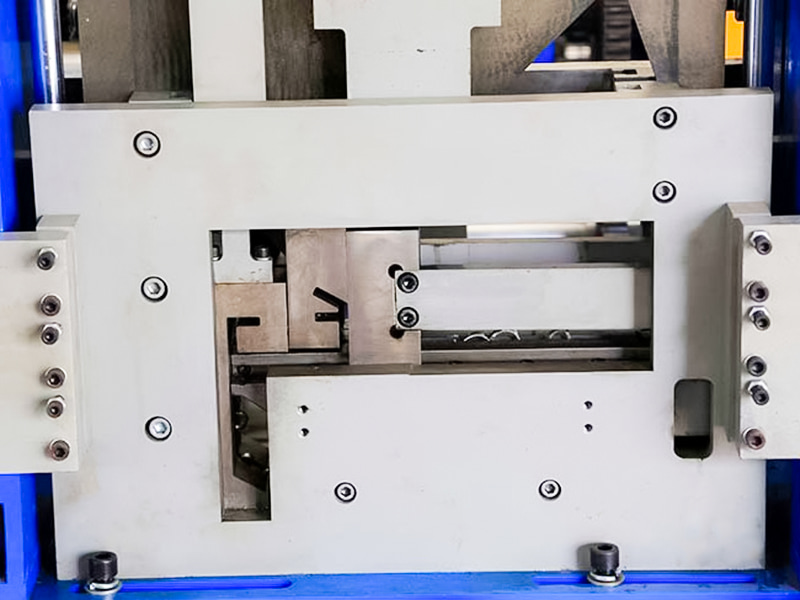

| Lävistystila | Hydraulinen lävistys | |
| Uncoiler | Kuorma 5 tonnia lastauslavalla | Hydrauliaseman moottorin teho on 2,2 kW |
| Ohjausjärjestelmä | Siemens/Schneider PLC | |
| Hydraulijärjestelmä | BeiJin Huade tuotemerkki | |
| Tuotantolinjan kokonaispituus | Noin 25 metriä | |
| Laitteen paino | Noin 12 tonnia | |
| Raaka-aineen paksuus | 3,0 mm | Q235 galvanoitu kela |
| Raaka-aineen leveys | 175-480 mm | |
| Tuotantonopeus | 25-30 m/min | |
