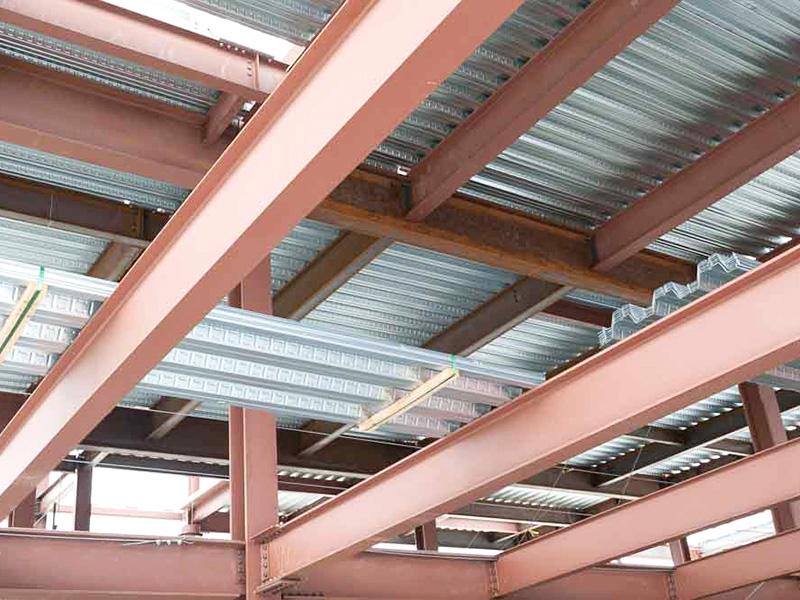

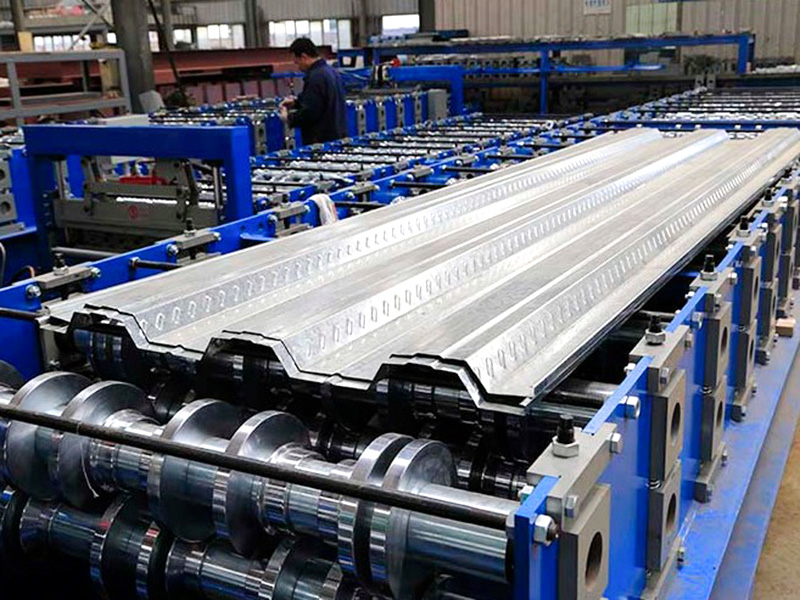

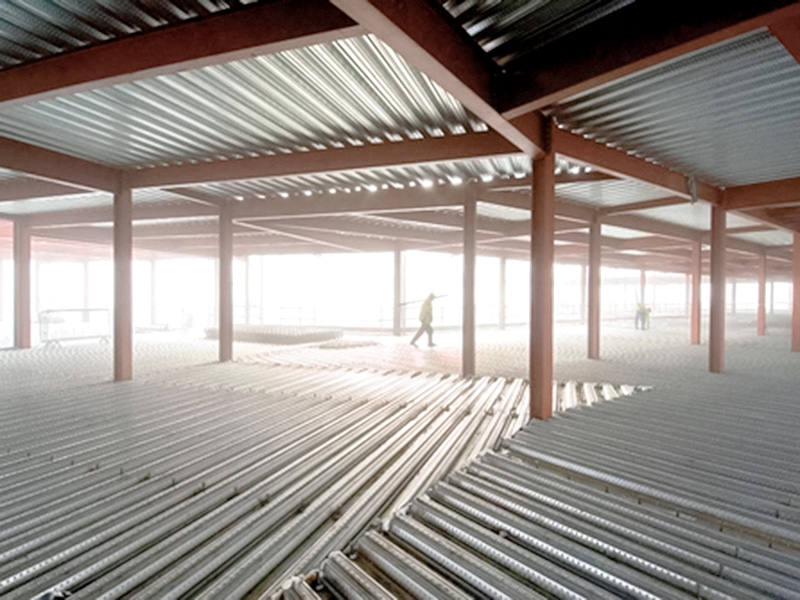

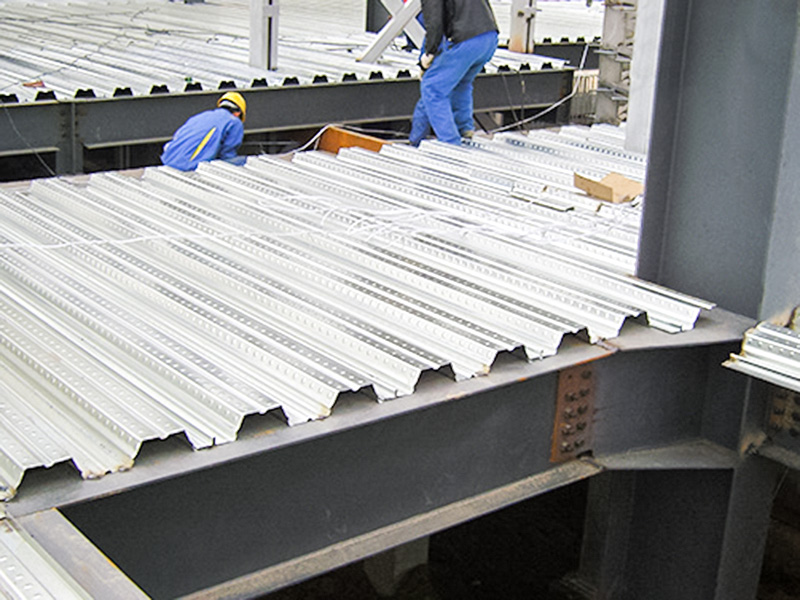

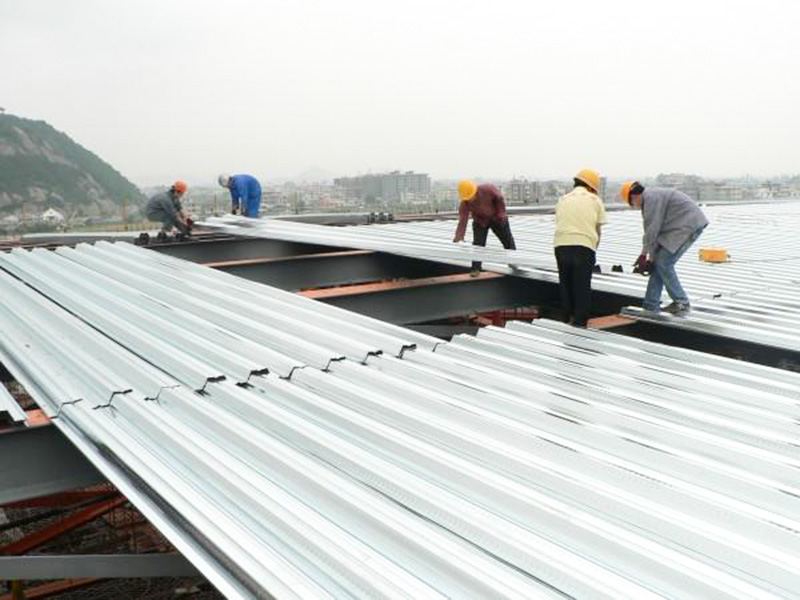

YX50-1005-lattiaterassin rullamuovauskone on automatisoitu rullamuovauskone, joka on erityisesti suunniteltu YX50-1005 suljettujen lattiapäällysteiden (tunnetaan myös nimellä teräslaudoitus tai aallotettu teräslevy) valmistukseen. Tämä kone käyttää kylmävalssausprosessia metallikäämien muodostamiseksi terassiksi, jolla on erityisiä poikkileikkausmuotoja. Nämä kannet toimivat betonilaattojen pysyvänä muottina ja kantavana raudoituksena, ja niitä käytetään laajalti teräsrakenteissa.
Jiangyin Hailong Machinery Factory on YX50-1005 Tehokkaat tuotantolattian kannen rullamuovauskoneet Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme YX50-1005 Tehokkaat tuotantolattian kannen rullamuovauskoneet myytävänä.
Laitteen perusarvot:
Tehokas tuotanto: Jatkuva rullamuovaus 15-20 m/min nopeuksilla täyttää suurien projektien tarpeet.
Tarkkuustakuu: Varmistaa rivan korkeuden ja levyn leveyden toleranssit ≤±0,5 mm (vaikuttaa lattian tasaisuuteen).
Räätälöintiominaisuudet: Linja- ja kulmien leikkaaminen ovat mahdollisia (putkilinjojen risteyksissä).
Ydinkomponentteja ovat tyypillisesti:
Loader/Uncoiler: Lataa ja purkaa metallikelat.
Takuu-/tasoituslaite: Varmistaa, että nauha tulee suoraan muodostusalueelle.

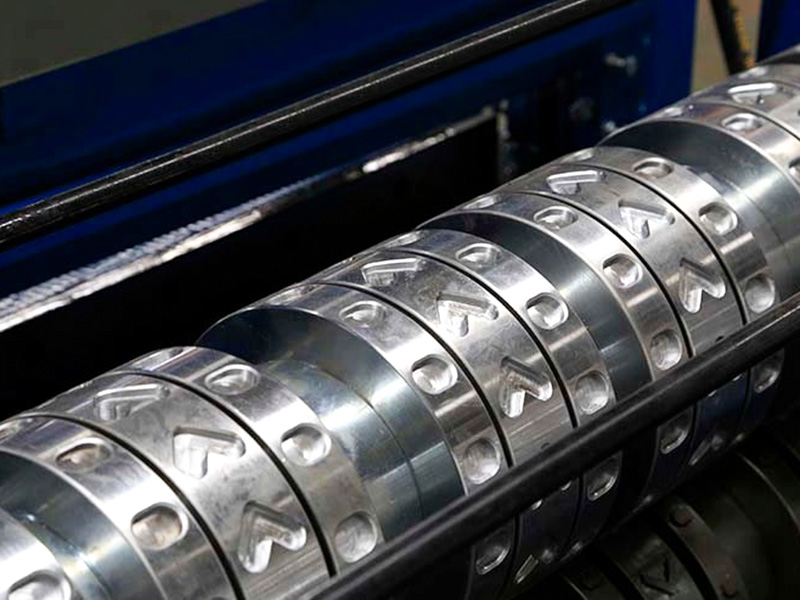

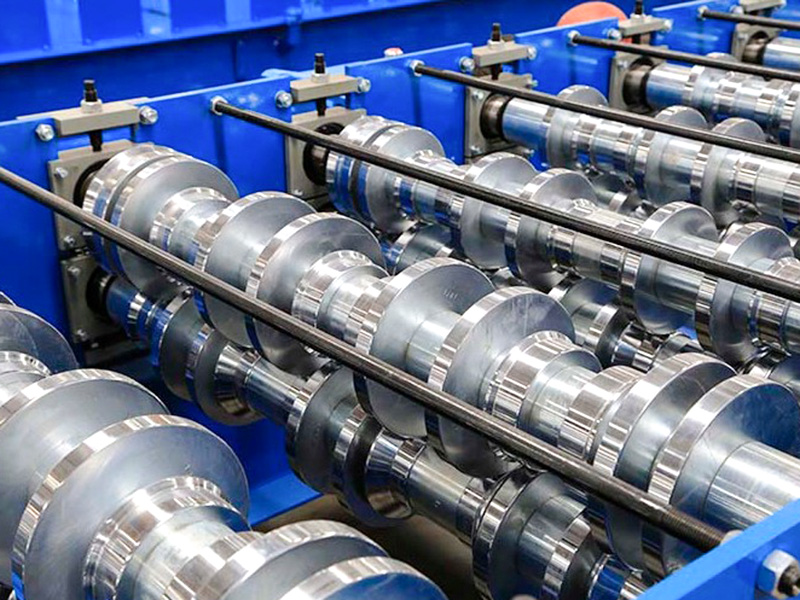

Useita muovaustelineitä: Ydinkomponentti, joka koostuu yhdestä tai useammasta ylemmän ja alemman muovaustelan parista, on vastuussa metallin asteittaisesta taivutuksesta.

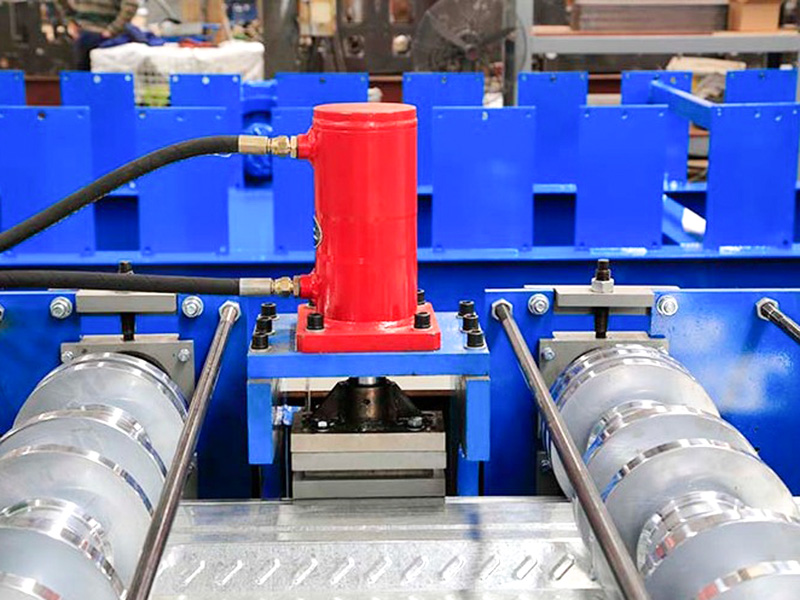

Leikkuulaite: Tyypillisesti hydraulinen lentävä leikkuri tai pysäytysleikkaus leikkaa metallilevyn tarkasti haluttuun pituuteen sen liikkuessa.

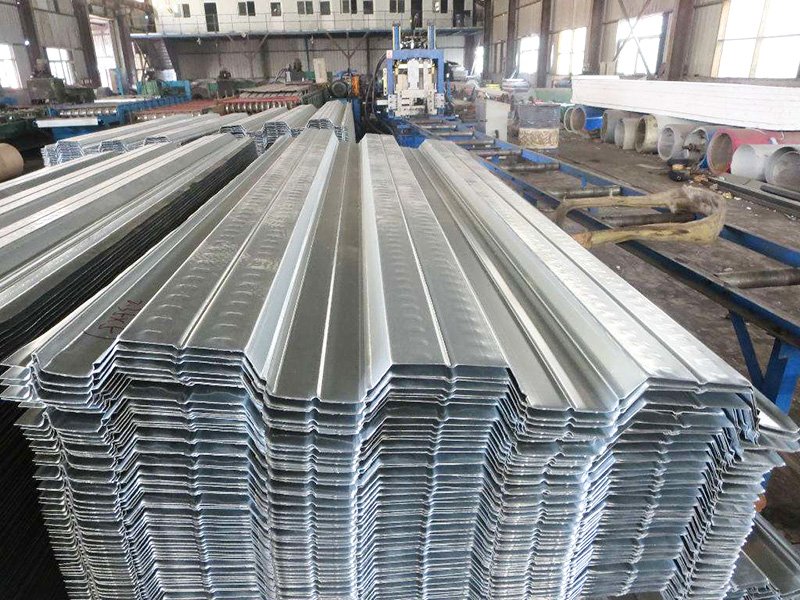

Purkaus/pinoamisjärjestelmä: Kerää ja pinoaa muodostetut ja leikatut arkit.
Ohjausjärjestelmä (PLC): Ohjaa koko tuotantolinjan toimintanopeutta, leikkauspituutta ja laskentaa.
Tämän laitteen tärkeimmät ominaisuudet ja käyttötarkoitukset:
Erittäin erikoistunut: Rullamuotit on suunniteltu täyttämään tarkasti YX50-1005-lattiakannen tarkat poikkileikkauksen muoto- ja mittavaatimukset, mikä varmistaa tärkeimpien parametrien, kuten aallonkorkeuden, aallonvälin ja tehollisen leveyden, tarkan tarkkuuden valmiissa tuotteessa.
Tehokas tuotanto: Jatkuva toiminta on mahdollista, tuotantonopeudet ovat tyypillisesti 15-20 metriä minuutissa tai enemmän, joten se sopii suuriin projekteihin.
Materiaalien yhteensopivuus: Se voi käsitellä eri materiaaleista (teräs, alumiini) ja pinnoitteista valmistettuja keloja (sinkitty, väripinnoitettu PVDF/polyesteri/SMP jne.), joiden paksuus vaihtelee tyypillisesti 0,8–1,5 mm (koneen ominaisuuksien mukaan).
Tarkka leikkaus: Tehokkaan leikkausjärjestelmän ansiosta jokainen arkki leikataan tarkasti sopivaan pituuteen.
Automaattinen ohjaus: PLC-järjestelmä mahdollistaa parametrien asettamisen, toiminnan valvonnan ja vikadiagnoosin, mikä varmistaa helpon käytön.
| Tekniset parametrit | ||
| Tuote | Parametri | Huomautus |
| Koneen pohja | Kansallinen standardi No.45 I-Beam Steel | Kokonaishitsausrakenne |
| Rullamateriaali | Laadukas 45# teräs | Hienotyöstetty, karkaistu, päällystetty kovakromilla |
| Pääakseli | φ80, 45# Teräs | Hienotyöstö, sammutettu |
| Ryhmien muodostaminen | 20 | |
| Päämoottorin teho | 15 kW | |
| Ajotapa | Ketjukäyttö | |
| Katkaisutila | Hydraulinen katkaisu | Hydrauliaseman moottorin teho on 5,5 kW |
| Leikkaa terä | Cr12MoV | Sammutettu, HRC58-62 |
| Uncoiler | Kuorma 5 tonnia lastauslavalla | Hydrauliaseman moottorin teho on 2,2 kW |
| Ohjausjärjestelmä | Siemens/Schneider PLC | |
| Hydraulijärjestelmä | BeiJin Huade tuotemerkki | |
| Tuotantolinjan kokonaispituus | Noin 20 metriä | |
| Laitteen paino | Noin 9 tonnia | |
| Raaka-aineen paksuus | 0,8-1,5 mm | Q235 galvanoitu kela |
| Tuotantonopeus | 15-20 m/min | |
