YX25-162-810 lasitetussa laatassa on 25 mm aallotettu korkeus, 162 mm jako ja 810 mm tehollinen leveys. Se tasapainottaa koristeellisen houkuttelevuuden, vedenpoiston ja materiaalitehokkuuden. YX25-162-810 lasitettujen laattojen rullamuovauskone on erikoistunut metallilevyn työstökone, joka on suunniteltu erityisesti metallisten kattopaneelien jatkuvaan tuotantoon antiikkilasitettujen laattojen tyyliin. Sen ydintekniikka hyödyntää kylmävalssausprosessia metallikäämien muodostamiseksi suoraan nykyaikaisiksi metallilaatoiksi, joissa on perinteisten savilasilaattojen kolmiulotteiset käyrät ja koristeelliset efektit.
Jiangyin Hailong Machinery Factory on YX25-162-810 Vahva sopeutumiskyky lasitettujen laattojen rullamuovauskone Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme YX25-162-810 Vahva sopeutumiskyky lasitettujen laattojen rullamuovauskone myytävänä.
Ydinkomponentteja ovat tyypillisesti:
Loader/Uncoiler: Lataa ja purkaa metallikelat.
Ohjain/oikaisulaite: Varmistaa, että nauha tulee suoraan muodostusalueelle.

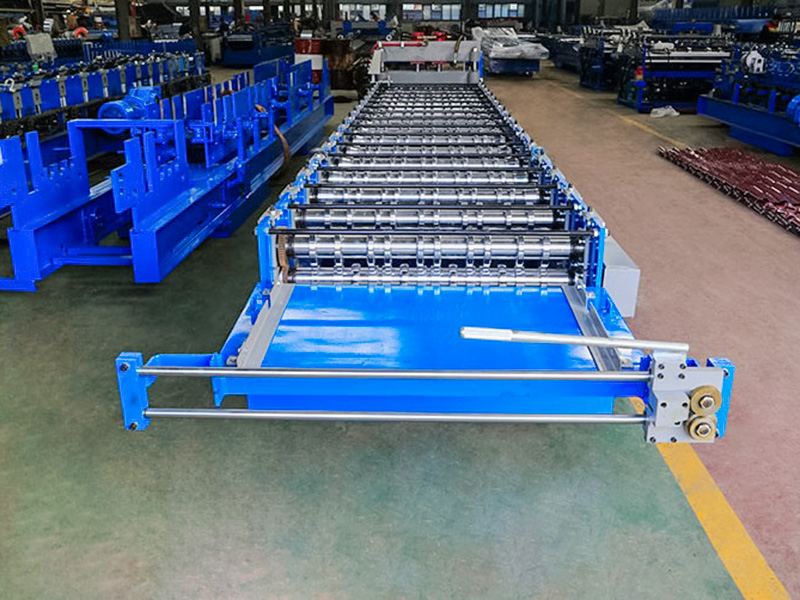

Monijalustainen rullanmuovauskehys: Ydinkomponentti, jossa jokainen runko sisältää yhden tai useamman parin ylempiä ja alempia muovausteloja, on vastuussa metallin asteittaisesta taivutuksesta.

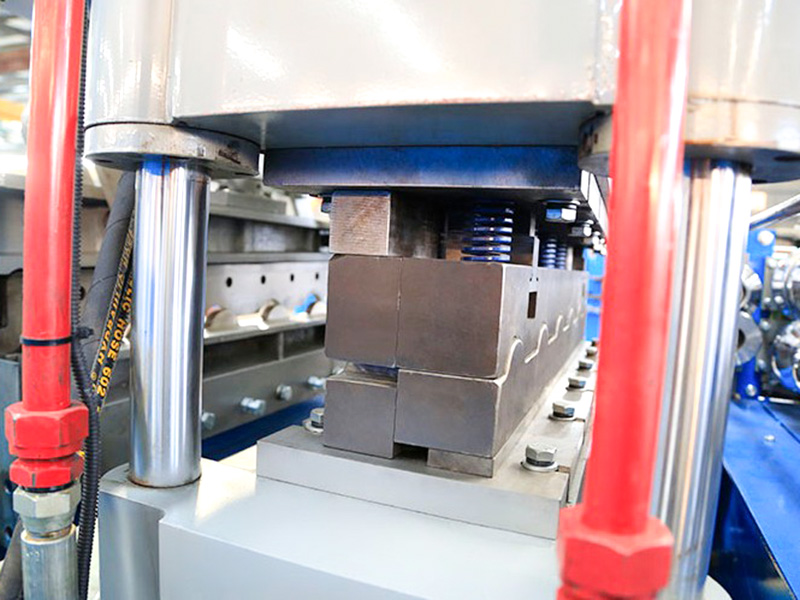

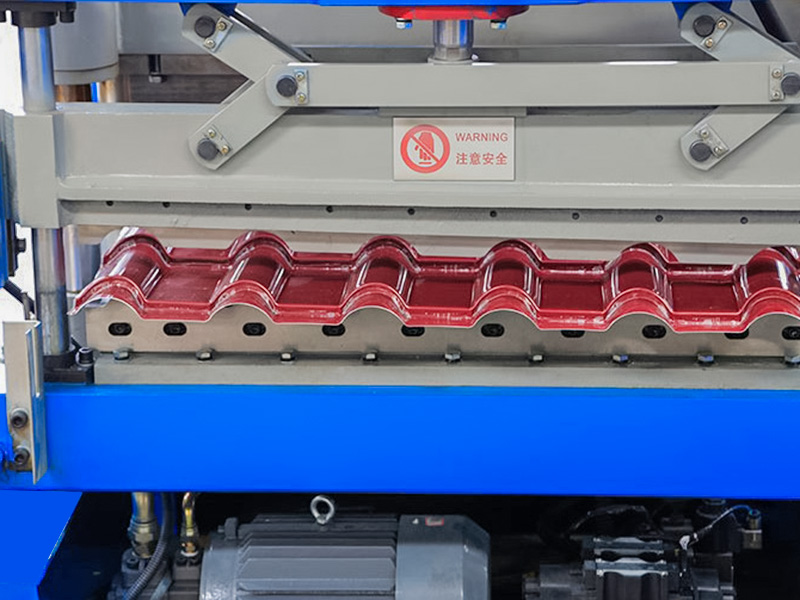

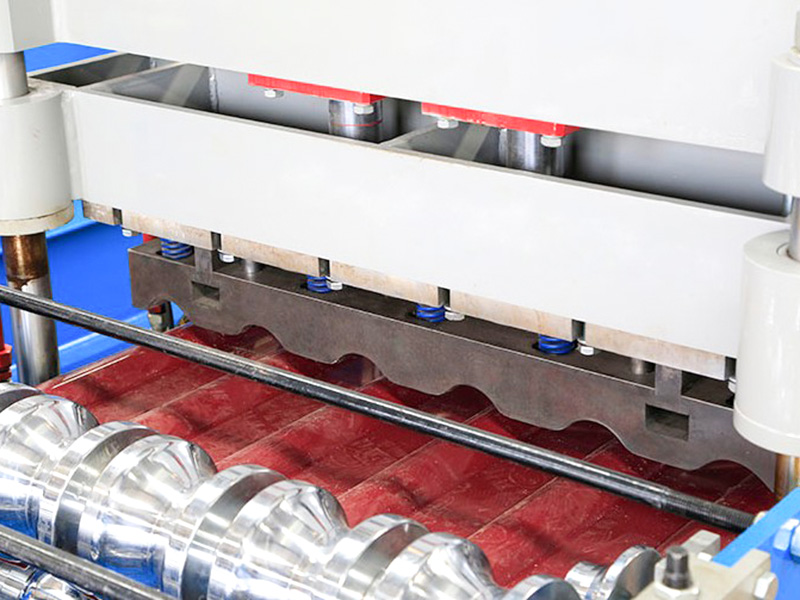

Lävistysyksikkö: Automaattinen hydraulinen leimaus ja muotoilu. Erilaiset suuttimet voidaan konfiguroida vastaamaan erilaisia leimausvaatimuksia.

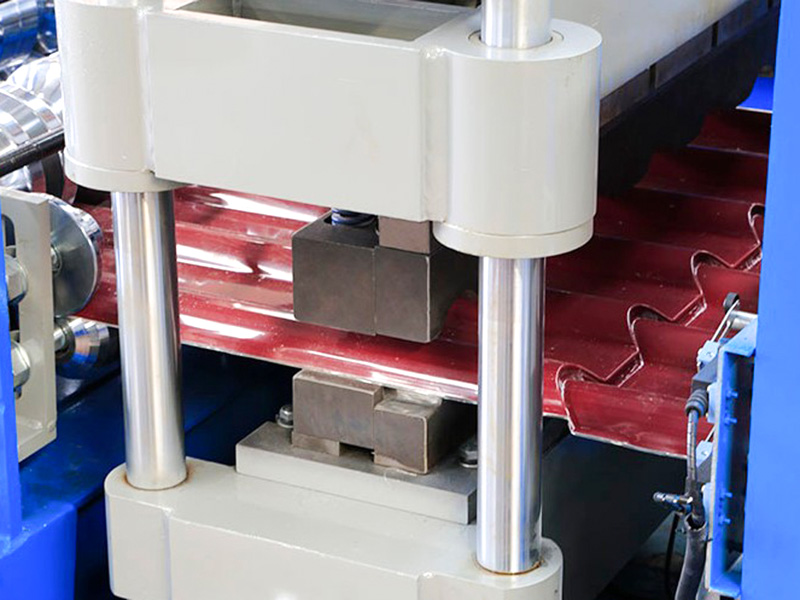

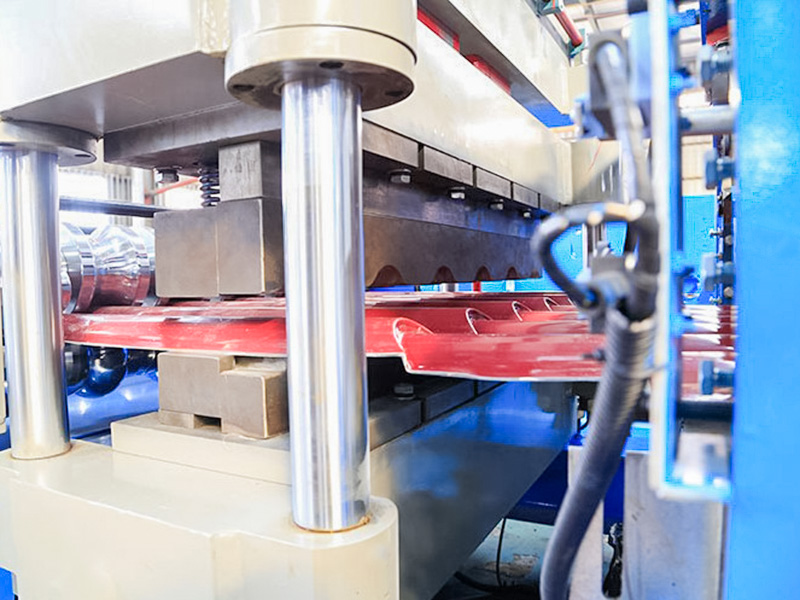

Leikkuulaite: Tyypillisesti hydraulinen lentävä leikkuri tai pysäytysleikkaus leikkaa tarkasti arkkimateriaalin haluttuun pituuteen sen liikkuessa.

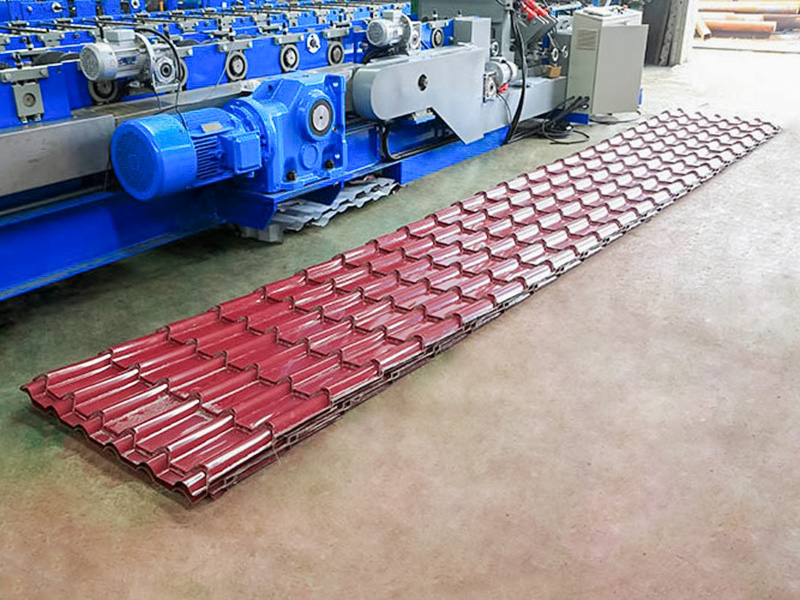

Purkaus/pinoamisjärjestelmä: Kerää ja pinoaa muodostetut ja leikatut arkit.
Ohjausjärjestelmä (PLC): Ohjaa koko tuotantolinjan toimintanopeutta, leikkauspituutta ja laskentaa.
Tämän laitteen tärkeimmät ominaisuudet ja sovellukset:
Erittäin spesifiset: Rullasuuttimet on suunniteltu YX36.5-780 aallotetun levymateriaalin tarkan poikkileikkausmuodon ja mittavaatimusten perusteella, mikä varmistaa tarkat lopputuotteen parametrit, kuten aallotuksen korkeuden, poimutusvälin ja tehollisen leveyden.
Tehokas tuotanto: Jatkuva toiminta on mahdollista, tuotantonopeudet vaihtelevat tyypillisesti 15-30 metriä minuutissa tai enemmän, joten se sopii suuriin projekteihin.
Materiaalien yhteensopivuus: Eri materiaaleista (teräs, alumiini) ja pinnoitteista (sinkitty, väripinnoitettu PVDF/polyesteri/SMP jne.) valmistettuja keloja voidaan käsitellä, ja niiden paksuus vaihtelee tyypillisesti 0,4–1,0 mm (riippuen laitteen ominaisuuksista).
Tarkka leikkaus: Tehokkaan leikkausjärjestelmän ansiosta jokainen levy leikataan tarkasti sopivaan pituuteen.
Automaattinen ohjaus: PLC-järjestelmä mahdollistaa parametrien asettamisen, toiminnan valvonnan ja vikadiagnoosin, mikä varmistaa helpon käytön.
| Tekniset parametrit | ||
| Tuote | Parametri | Huomautus |
| Koneen pohja | Kansallinen standardi No.45 I-Beam Steel | Kokonaishitsausrakenne |

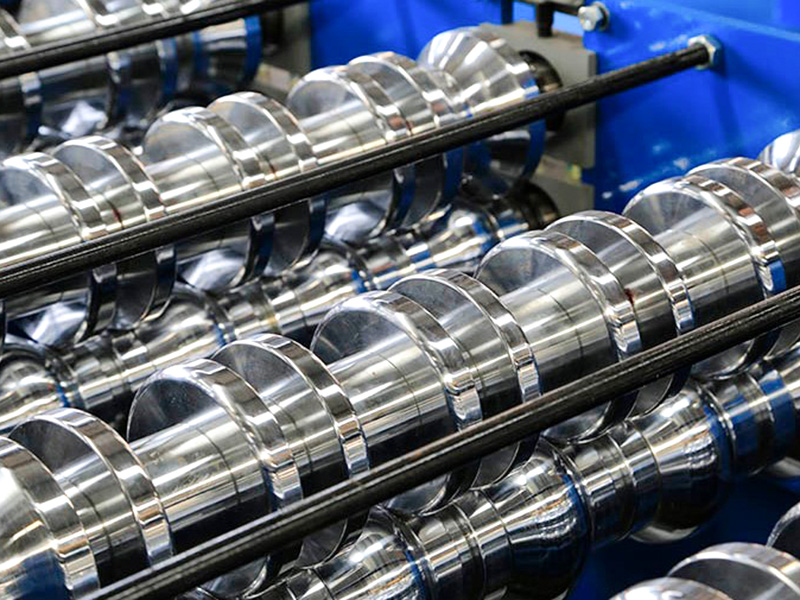

| Rullamateriaali | Laadukas 45# teräs | Hienotyöstetty, karkaistu, päällystetty kovakromilla |
| Pääakseli | φ75, 45# Teräs | Hienotyöstö, sammutettu |
| Ryhmien muodostaminen | 14 | |
| Päämoottorin teho | 7,5 kW | |
| Ajotapa | Ketjukäyttö | |
| Katkaisutila | Hydraulinen katkaisu | Hydrauliaseman moottorin teho on 4 kW |
| Leikkaa terä | Cr12MoV | Sammutettu, HRC58-62 |
| Uncoiler | Kuorma 5 tonnia lastauslavalla | Hydrauliaseman moottorin teho on 2,2 kW |
| Ohjausjärjestelmä | Siemens/Schneider PLC | |
| Hydraulijärjestelmä | BeiJin Huade tuotemerkki | |
| Tuotantolinjan kokonaispituus | Noin 20 metriä | |
| Laitteen paino | Noin 9 tonnia | |
| Raaka-aineen paksuus | 0,5-0,8 mm | Q235 galvanoitu kela |
| Tuotantonopeus | 5-8 m/min | |
