Ydinkomponentteja ovat tyypillisesti:
Loader/Uncoiler: Lataa ja purkaa metallikelat.
Ohjaus-/ooristuslaite: Varmistaa, että nauha tulee suoraan muodostusalueelle.

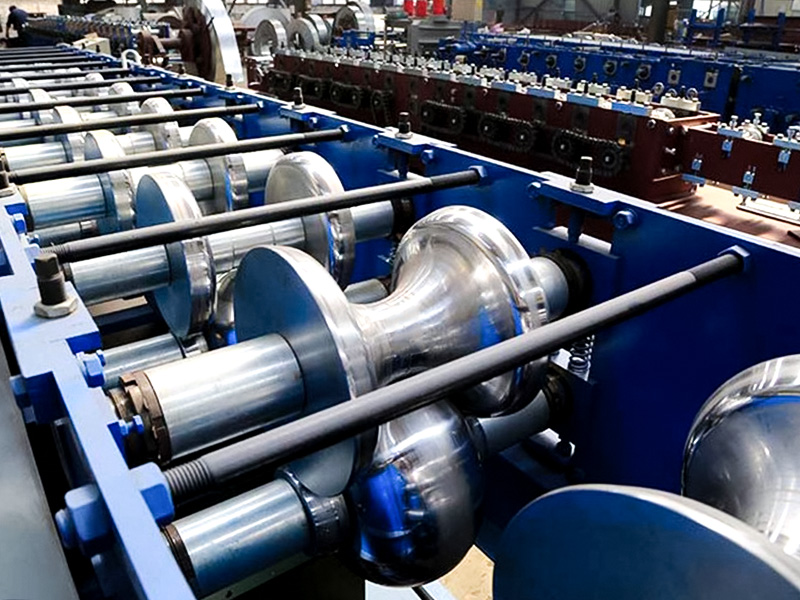

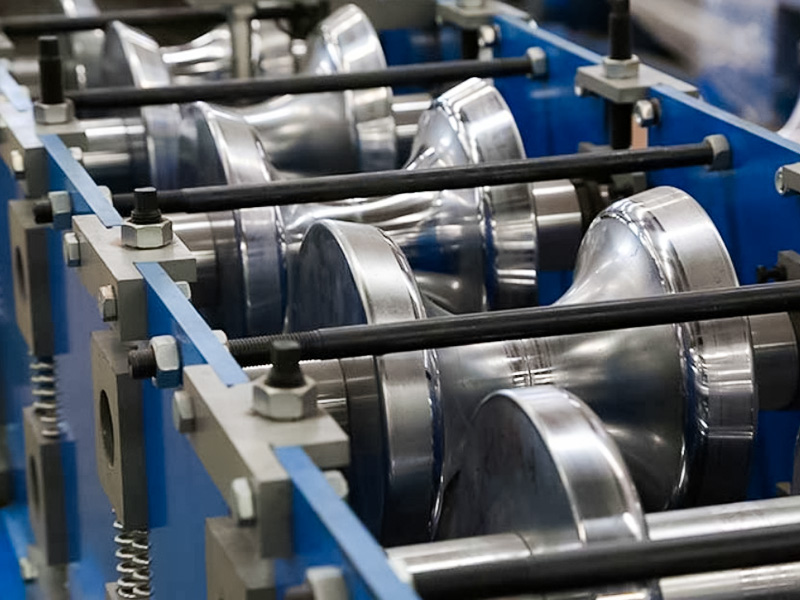

Monistandardimuotoilukehys: Ydinkomponentti, jossa jokainen runko sisältää yhden tai useamman parin ylempiä ja alempia muovausteloja, on vastuussa metallin asteittaisesta taivutuksesta.

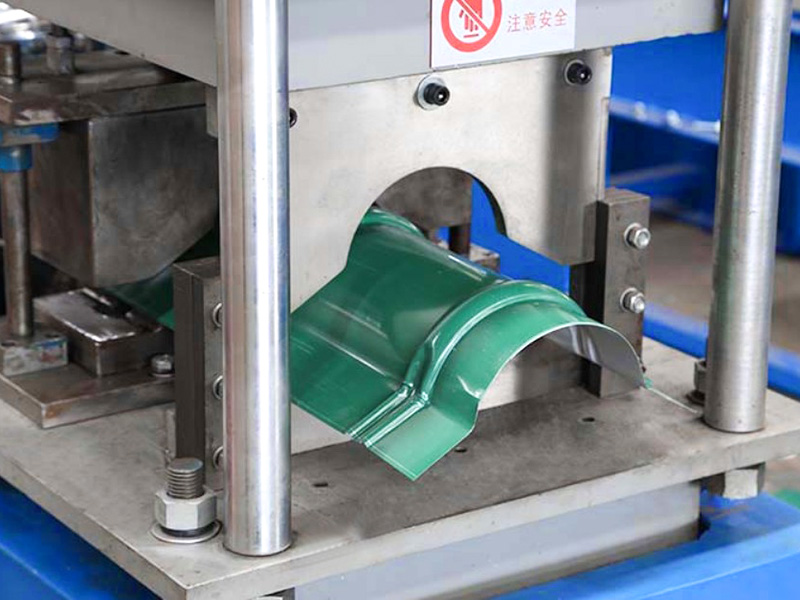

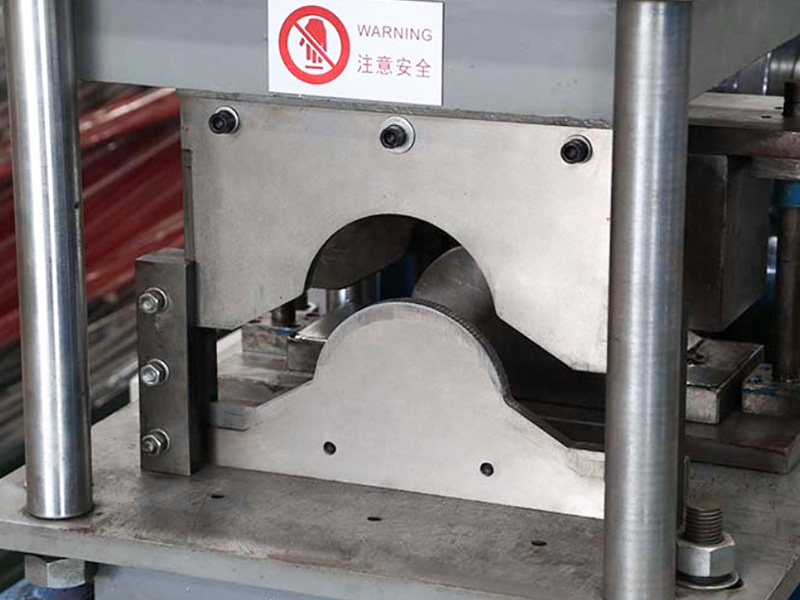

Leikkauslaite: Tyypillisesti hydraulinen lentävä leikkuri tai pysäytysleikkaus leikkaa arkin tarkasti haluttuun pituuteen sen liikkuessa.
Purkaus/pinoamisjärjestelmä: Kerää ja pinoaa muodostetut ja leikatut arkit.

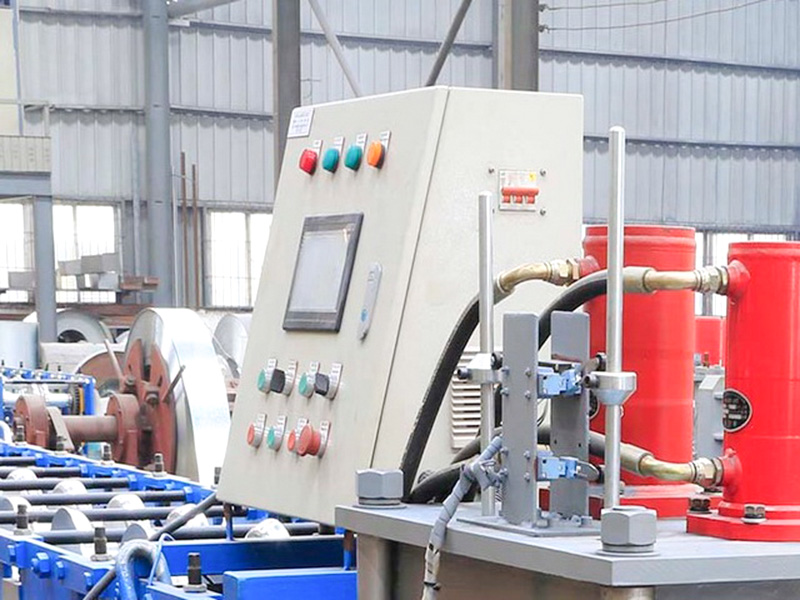

Ohjausjärjestelmä (PLC): Ohjaa koko tuotantolinjan toimintanopeutta, leikkauspituutta ja laskentaa.
| Tekniset parametrit | ||
| Tuote | Parametri | Huomautus |
| Koneen pohja | Kansallinen standardi No.45 I-Beam Steel | Kokonaishitsausrakenne |
| Rullamateriaali | Laadukas 45# teräs | Hienotyöstetty, karkaistu, päällystetty kovakromilla |
| Pääakseli | φ75, 45# Teräs | Hienotyöstö, sammutettu |
| Ryhmien muodostaminen | 14 | |
| Päämoottorin teho | 5,5 kW | |
| Ajotapa | Ketjukäyttö | |
| Katkaisutila | Hydraulinen katkaisu | Hydrauliaseman moottorin teho on 4,0 kW |
| Leikkaa terä | Cr12MoV | Sammutettu, HRC58-62 |
| Uncoiler | Kuorma 5 tonnia lastauslavalla | Hydrauliaseman moottorin teho on 2,2 kW |
| Ohjausjärjestelmä | Siemens/Schneider PLC | |
| Hydraulijärjestelmä | BeiJin Huade tuotemerkki | |
| Tuotantolinjan kokonaispituus | Noin 18 metriä | |
| Laitteen paino | Noin 6 tonnia | |
| Raaka-aineen paksuus | 0,4-0,6 mm | Q235 galvanoitu kela |
| Tuotantonopeus | 12-15 m/min | |
