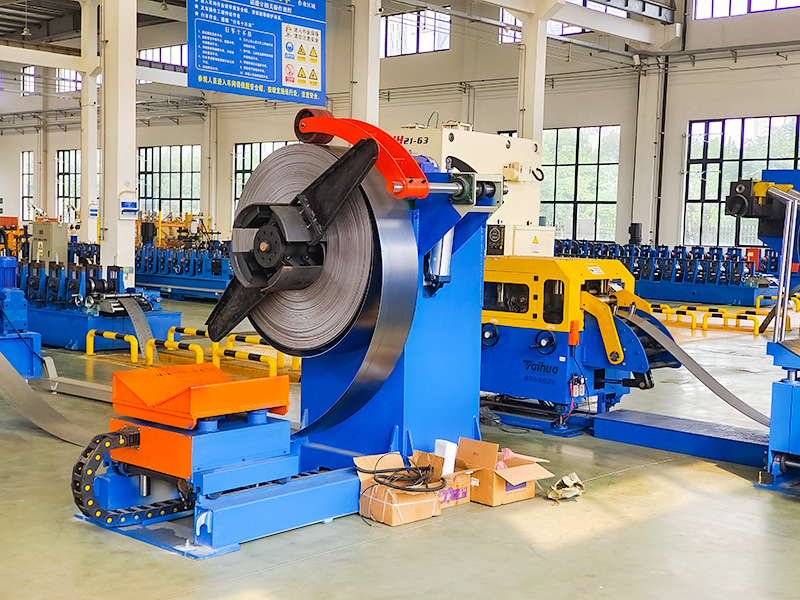

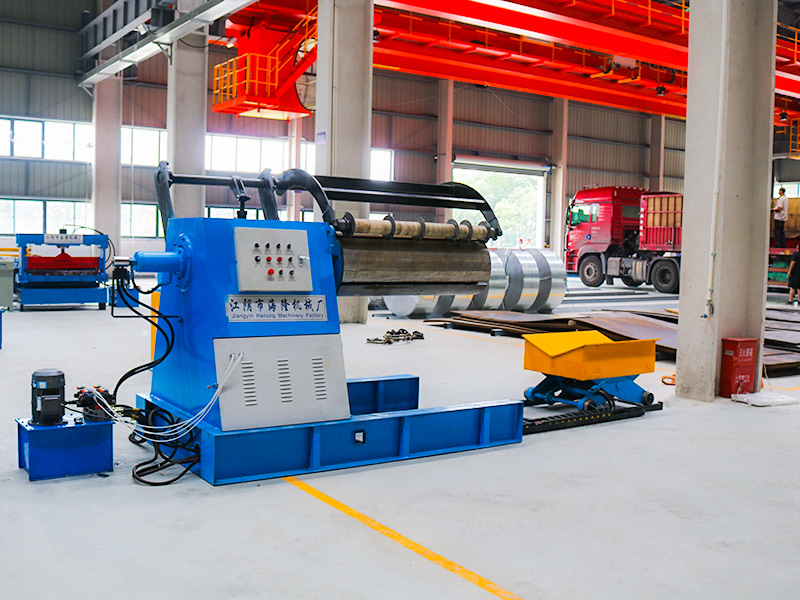

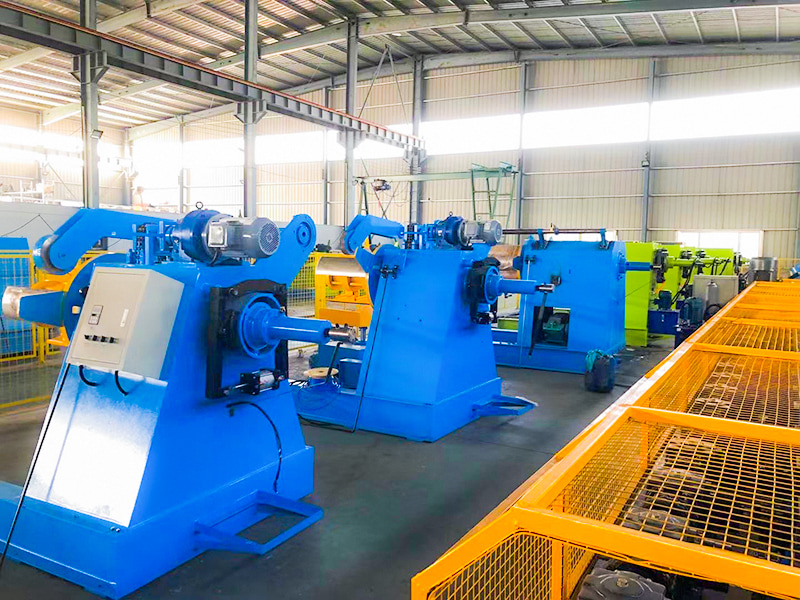

Steel Coil Hydraulic Uncoiler on tärkeä laite, jota käytetään metallilevyjen käsittelylinjoilla (kuten rullamuovauslinjoilla, leikkauslinjoilla, pituusleikkauslinjoilla ja meistolinjoilla) metallikäämien (teräs, alumiini, kupari jne.) tukemiseen, purkamiseen ja ohjaamiseen. Sen ydinominaisuus on hydraulijärjestelmän käyttö ensisijaisena teho- ja ohjausmenetelmänä.
Jiangyin Hailong Machinery Factory on Teräskäämin hydrauliset irrottimet Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme Teräskäämin hydrauliset irrottimet myytävänä.
Pääkomponentit:
Kehys/jalusta: Tukee koko yksikköä.

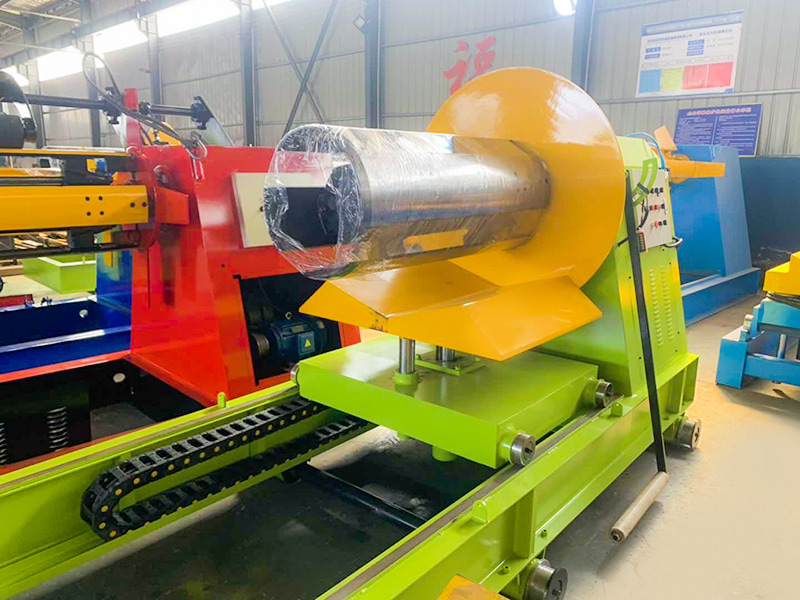

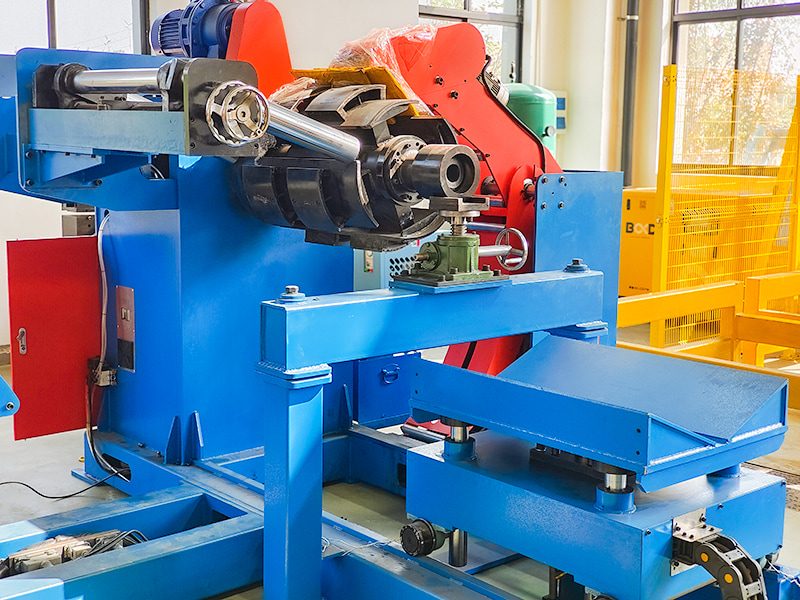

Hydraulinen laajeneva ja supistuva kela: ydinkomponentti, joka sisältää hydraulisylinterin ja laajennus- ja supistusmekanismin (sektorilevyt, pyramidiholkit jne.).
Kara ja laakerit: Tukee kelan pyörimistä.
Puristusvarsi (puristustela): Hydraulisylinterin käyttämä puristusvarsi painaa alas kelan ulkorengasta.
Kantovarsi/kantovaunu: Tarjoaa aputuen kelalle.
Jarrujärjestelmä: Tyypillisesti hydraulinen levyjarru tai hydraulimoottori synnyttää irrotusjännitteen.
Käyttöjärjestelmä: Karaa voi käyttää moottori ja alennusventtiili tai hydraulimoottori.
Hydrauliasema: Sisältää hydraulipumpun, moottorin, öljysäiliön, ohjausventtiililohkot (suuntaventtiilit, suhteelliset venttiilit/servoventtiilit, paineventtiilit, virtausventtiilit jne.), jäähdyttimen, suodattimen jne.
Sähköinen ohjausjärjestelmä: PLC, kosketusnäyttö (HMI), anturit (lähestymiskytkimet, enkooderit jne.) jne., joita käytetään vastaanottamaan komentoja, valvomaan tilaa ja ohjaamaan tarkasti hydraulijärjestelmän toimintaa.
Apulaitteet: Kuten kelan keskityslaite (CPC) ja reunaohjaimet.
Työnkulun yleiskatsaus:
Kelan lastaus: Nosturi tai vaunu nostaa kelan irtikelauksen tukivarteen/vaunuun. Tukivarsi nostetaan tai vaunu liikkuu kohdistaakseen kelan karkeasti rullan keskikohdan kanssa.
Kelan asettaminen ja kiristys: Kela (halkaisijaltaan pienennetyssä tilassaan) työnnetään kelan sisäreikään. Hydraulijärjestelmä ajaa kelan laajenemaan ja tukee tukevasti kelan sisäseinää.
Kelavarren/vaunun sisäänveto: Tukilaite laskee tai liikkuu.
Puristusvarsi alas: Hydraulisylinteri ajaa puristusvartta (puristusrullaa) alas ja painaa kelan ulointa kerrosta.
Pujotus ja kiristys: Käyttäjä tai automatisoitu järjestelmä vetää nauhan pään seuraavan laitteen (kuten suoristuslaitteen) läpi. Jarrujärjestelmä aktivoituu saavuttaakseen vaaditun purkausjännityksen.
Irrotustoiminto: Tuotantolinja käynnistyy ja kara (sähkö- tai hydraulimoottorilla toimiva) pyörittää kelaa ja kelaa aukirullaamaan. Puristusvarsi nousee vähitellen, kun kelan halkaisija pienenee, kun taas jarrujärjestelmä tarjoaa jatkuvasti tasaista jännitystä.
Purkaminen: Kun kela on tyhjä, puristusvarsi nousee, kela puristuu hydraulisesti ja kelan tukivarsi/vaunu siirtyy tukiasentoon poistaakseen tyhjän kelan ytimen valmistautuen seuraavaan jaksoon.
| Kirjoita | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Materiaalin leveys (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Materiaalin paksuus (mm) | 3 | ||||
| Sisäläpimitta. (mm) | φ450 ～ 530 | ||||
| Ulompi halkaisija. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Paino (kg) | 2500-20000 | 3000-20000 | 3000-20000 | 3000-20000 | 3000-20000 |
| Nopeus (m/min) | 15 | ||||
| Laajentumassa | Hydraulinen laajennus | ||||
| Koneen paino (kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Koneen Sie (mm) | 1,7 × 1,3 × 1,4 | 1,8 × 1,4 × 1,4 | 2,0 × 1,5 × 1,6 | 2,5 × 1,8 × 1,8 | 3,0 × 2,0 × 2,0 |
| Tehoa | AC 3Ph 380V (voi mukauttaa) | ||||
