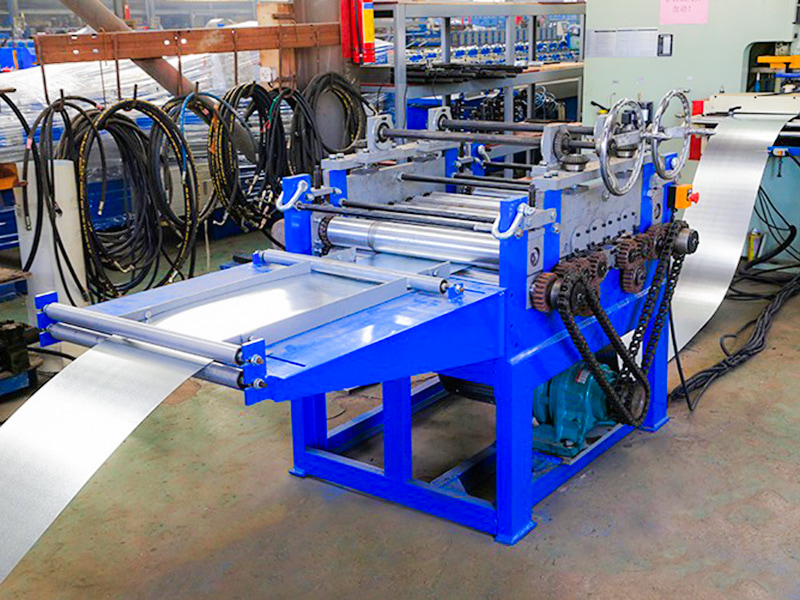

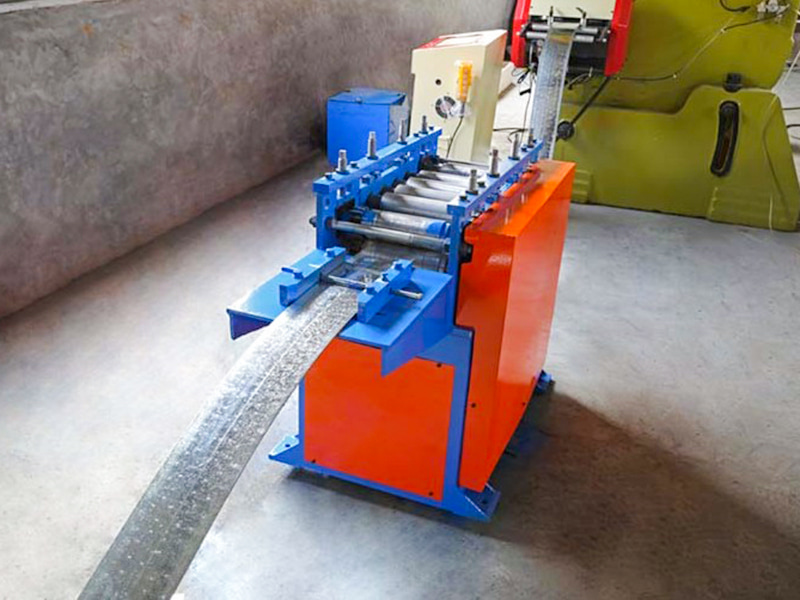

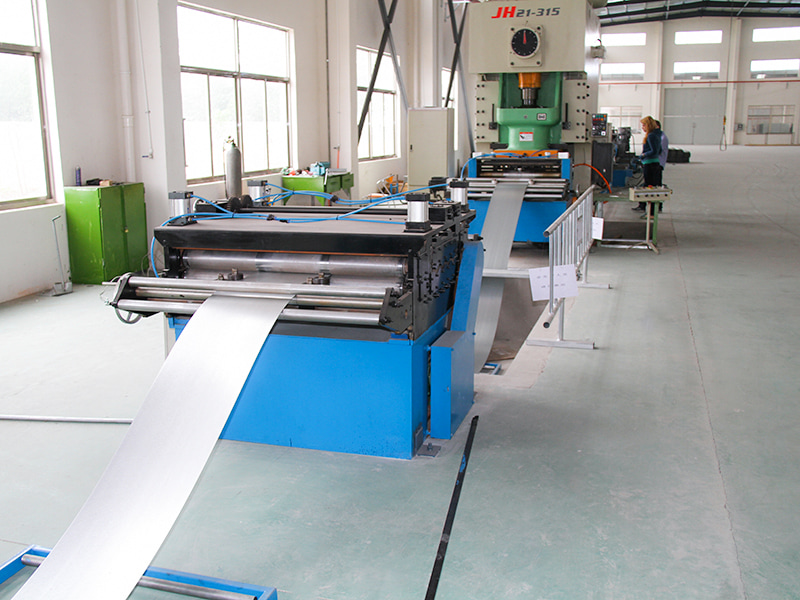

Teräskelojen tasoituskoneet (tunnetaan myös tasoittimena tai suoristimena) kylmävalssauslinjalla on keskeinen laite, joka sijaitsee kelauksen jälkeen ja ennen muovauskonetta. Se on tärkeä esikäsittelylaite lopputuotteen laadun varmistamiseksi. Sen ydintehtävänä on kuljettaa metallinauha (levy), jossa on vielä jäännösjännitystä, taivutuksia, aaltoilevia reunoja ja kaarevuusvirheitä aukikelauksen jälkeen tarkasti säädetyn monivaiheisen telavälin läpi ja altistaa nauhalle sarjan pieneneviä käänteisen taivutuksen muodonmuutoksia (tasoitus ja oikaisu). Tämä eliminoi tehokkaasti kelan alkuperäiset taivutukset, aaltoilevat reunat ja sisäiset jännitykset, mikä johtaa tasaiseen, suoraan ja jännityksettömään tilaan. Tämä tarjoaa pätevää raaka-ainetta myöhempään tarkkuusmuovaukseen, pituusleikkaukseen tai lävistykseen.
Jiangyin Hailong Machinery Factory on Teräskelojen tasoituskoneet Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme Teräskelojen tasoituskoneet myytävänä.
Perusrakenne:
Runko: Tukeva runkorakenne.

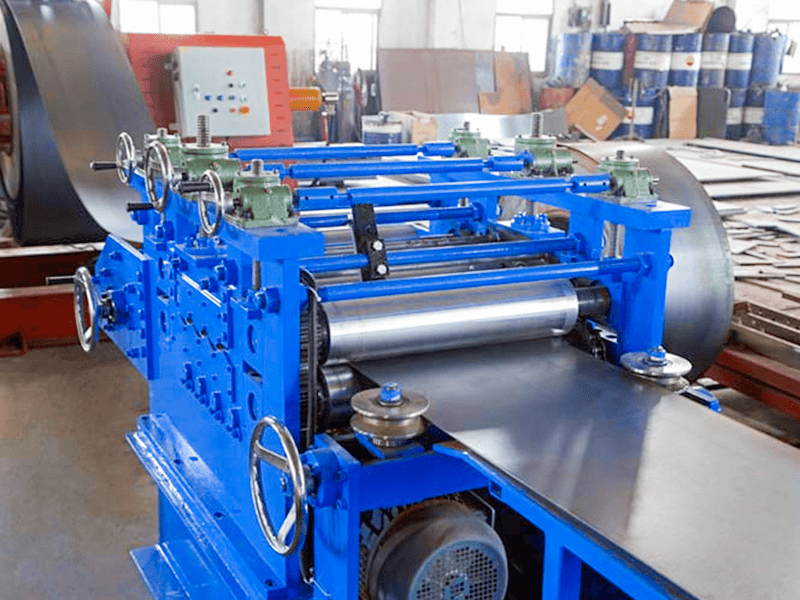

Ylempi/alempi suoristustelasarja: ydinkomponentti. Tyypillisesti se koostuu useista sylinterimäisistä rullista, jotka on järjestetty porrastettuun kuvioon (näkyvät yleensä parittomina, kuten 9, 11, 13, 15, 17 tai 21).
Ylärullat: Asennettu tyypillisesti täysin säädettävään poikkipalkkiin, joista osaa tai kaikkia voidaan säätää itsenäisesti (käsipyörällä tai moottorilla).
Alemmat rullat: Tyypillisesti kiinteät tai vain muutamalla säädettävällä telalla. Käyttörullat (joita käytetään moottorilla alennusvaihteen tai vaihteiston kautta) sijaitsevat tyypillisesti alemmalla rivillä.
Raon säätö: Manuaalisesti, sähköisesti tai hydraulisesti ohjattu mekanismi säätää tarkasti ylempien rullien alaspäin suuntautuvaa painetta suhteessa alempiin rulliin (eli suoristuspainetta / suoristuspainetta). Korkean tarkkuuden koneet mahdollistavat jokaisen ylätelan itsenäisen säätämisen.
Käyttöjärjestelmä: Moottori, alennusventtiili, kytkin ja vaihteiston jakolaatikko pyörittävät joitain tai kaikkia alempia rullia vetäen nauhaa eteenpäin. Tämä järjestelmä on tyypillisesti synkronoitu tuotantolinjan nopeuden kanssa.
Ohjauslaitteet: Sivuohjausrullat tai ohjauslevyt asennetaan tyypillisesti sisään- ja ulostuloon estämään nauhan harhautuminen.
Varmistusrullat (valinnainen): Leveissä tai paksuissa levyoikaisukoneissa tukirullat on asennettu työtelojen takapuolelle (ei-toiminen) liiallisen taipumisen estämiseksi.
Voitelujärjestelmä: Voitelee rullalaakerit.
Suojakuori: Tarjoaa turvasuojan.
| Kirjoita | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Leveys (mm) | 200 | 300 | 400 | 500 | 600 |
| Paksuus (mm) | 1,0 ～ 6,0 | ||||
| Vähentäjä | 1:30 | ||||
| Moottorin teho (HP) | 5 | 5 | 7 | 7 | 7 |
| Säätömenetelmä | Matovarusteet | ||||
| Nopeuden säätö | Muuttuva taajuuden nopeussäätö | ||||
| Tasoitusrullan halkaisija. | ￠90×7 (ylempi 4 alas 5) | ||||
| Teho (V) | AC 3Ph 380V | ||||
| Koneen koko (P × L × K) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Koneen paino (kg) | 430 | 550 | 670 | 800 | 900 |
