Maanjäristyksen kestävyyden leikkausseinien tuotantolinja

Ydintoiminnot ja tekniset ominaisuudet:

1) Integroitu komposiittiosien muotoilu

Pääseinäpaneeli: Erittäin luja teräslevy (Q550GJ/Q690), jonka paksuus on 2,0-8,0 mm ja vetolujuus ≥650 MPa.

Pystyjäykisteet: Kylmätaivutettu T- tai U-muotoisiksi rivoiksi (korkeus 80-200 mm) seinän nurjahduskestävyyden parantamiseksi.

Vaakasuorat leikkausnauhat: Rullamuotoiset poikittaiset aallot (pituus 150-300 mm) tehostamaan energian haihtumista. https://example.com/spsw-profile.png (Kaaviokaavio: Teräslevyseinän komposiittirakenne)

2) Optimoitu seismisen suorituskyvyn suunnittelu

Esiasetetut "heikko säde, vahva seinä" taivutuslinjat rullilla ohjaavat seismisen energian suunnattua vapautumista (täyttää magnitudin 8 maanjäristyksen kestävyysvaatimukset).

Älykäs jäykistevälin säätö (300-600 mm) estää seinän epävakauden.

3) Tehokas digitaalinen tuotanto

Suora BIM-tiedonsiirto: Analysoi suoraan rakennusmallitiedot ja säätää profiilien mitat automaattisesti (sopeutuen vaihteleviin lattiakorkeuksiin).

Online-laserpaksuudenmittauskoneen näköasemointi varmistaa reikäryhmän sijainnin tarkkuuden ±0,3 mm (täyttää lujien pulttiliitosten vaatimukset).

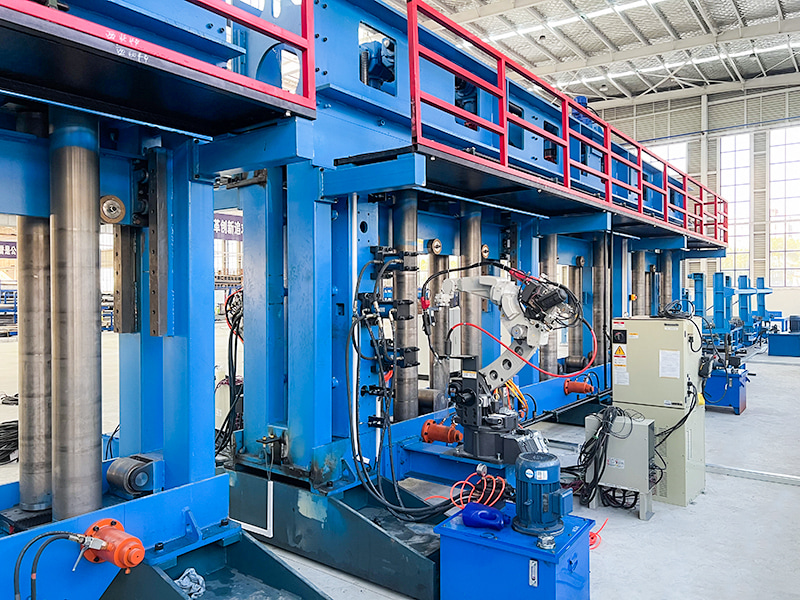

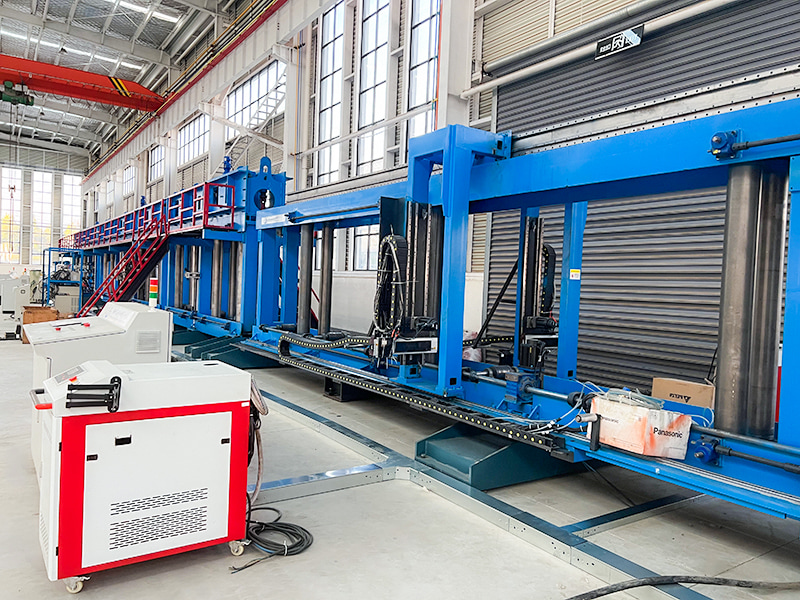

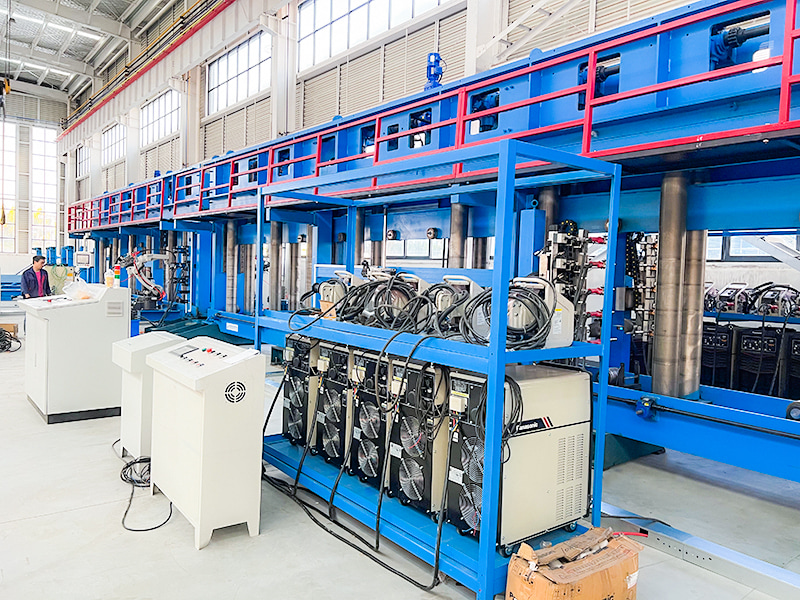

Laitteen pääkomponentit:

Raskas decoiler: Hydrauliset laajennuslaakerit voivat kuljettaa 20-30 tonnia teräskeloja (leveys 1,0-1,5 m), joissa on servokireyden säätö muodonmuutosten estämiseksi.

Yhdeksänrullainen korkeapainetasoituskone: Poistaa sisäisen jännityksen 12 mm paksuista levyistä, jolloin suoruus on ≤1 mm/㎡ (laserkalibrointi).

Erittäin tarkka lävistysyksikkö: 2000 tonnin hydraulinen lävistyskone: Lävistää samanaikaisesti pulttien reikiä ja putkilinjan läpivientiaukoja tukemalla 50 mm paksuisten levyjen lävistystä.

Jäykisteen muovauskone: 24-32 sarjaa kovametallirullia (kovuus HRC62), T/U-muotoisten ripojen asteittainen puristus (syvyystoleranssi ±0,2 mm).

Leikkausnauhan aallotuskone: Servo-taajuusmuunnos tuottaa vaakasuuntaisia ​​poimutuksia säädettävällä aallonpituudella (150/200/300 mm) ja aallonsyvyyssuhteella 1:8-1:10.

Reunojen lukitus taivutus: Nelisylinterinen synkroninen hydraulinen taivutuskone muodostaa seinäliitoksia (taivutuskulma 90° ±0,5°).

Kiinteäpituinen plasmaleikkaus: Vedenalainen plasmaleikkaus (paksuus ≤ 12 mm), leikkauskulma ≤ 3°, ei lämpömuodonmuutoksia.

3D-skannauksen laadun tarkastus: Laserskannaus vertaa BIM-malleja täyden mittakaavan poikkeamakarttojen luomiseksi (tarkkuus 0,1 mm).

Digital Twin Ohjausjärjestelmä: Reaaliaikainen fyysisten laitteiden tilan kartoitus, telan kulumisen ennustaminen ja sen automaattinen kompensointi.

Toimialan sovellusarvo:

Superkorkeat rakennukset: Painoa vähennetty 60 %, ydinrakennusnopeus kasvaa kolme kertaa (Shanghai Tower -sovellustapaus).

Teollinen seisminen vastustuskyky: Kemiallisten ja ydinvoimaloiden sivuttaisjäykkyys kasvoi 200 %, mikä täyttää SL-2-maanjäristysolosuhteet.

Vihreä muutos: Hiilipäästöjen vähennys 1,2 tonnia neliömetriä kohti, ansaitsee LEED-sertifiointipisteitä.
