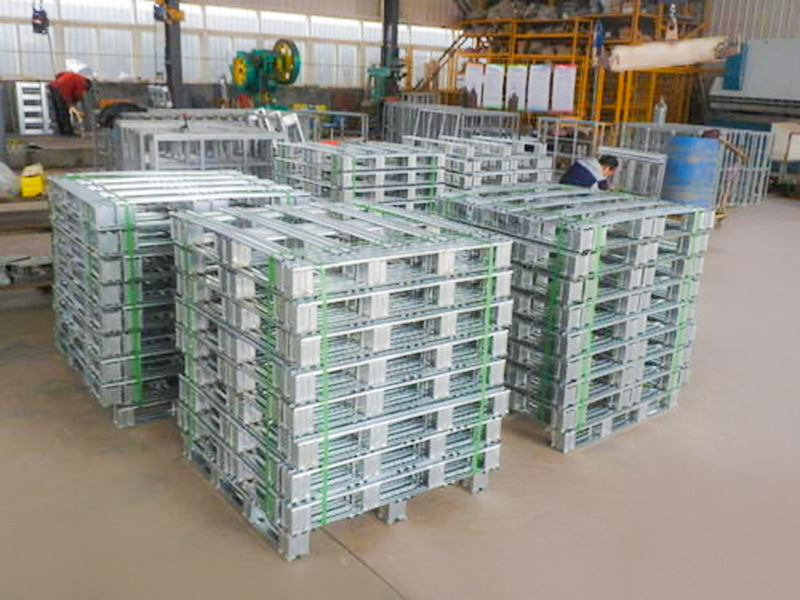

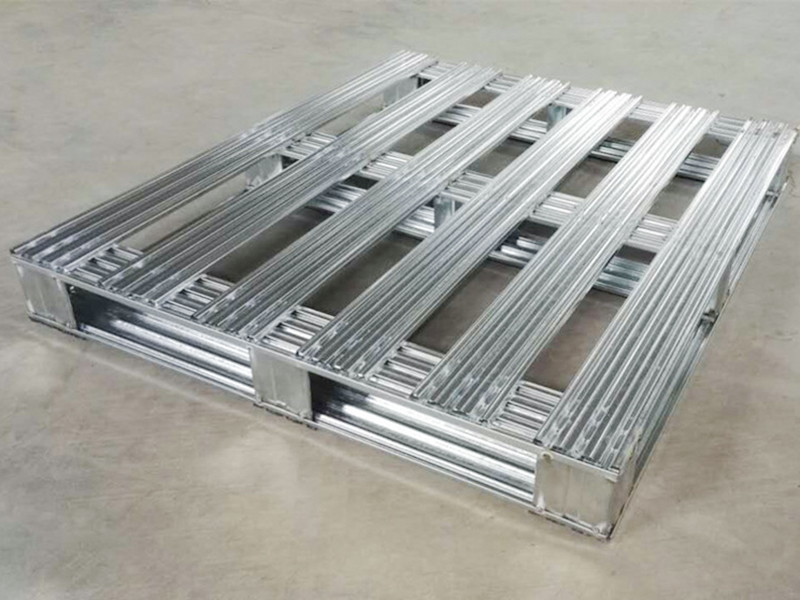

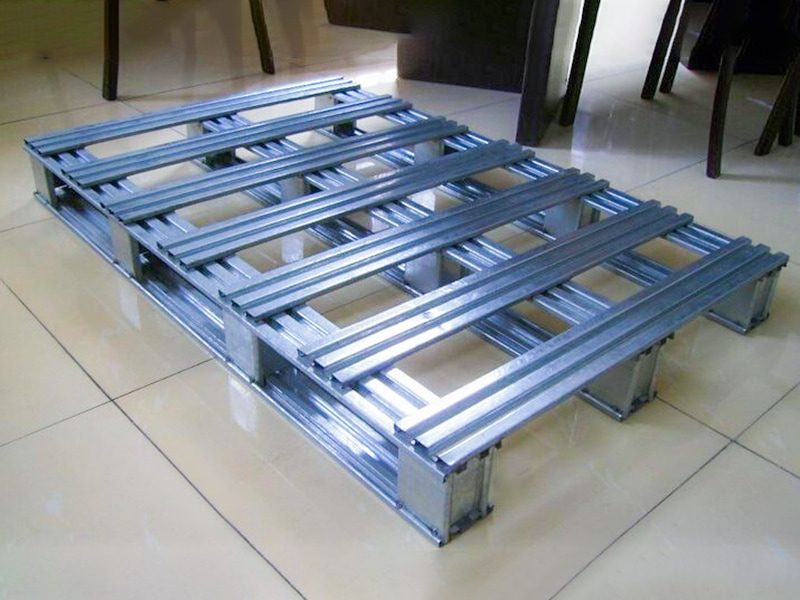

Pallet Profile Roll Forming Machine on älykäs valssauslaite, jota käytetään erityisesti täysteräskuormalavojen ydinkomponenttien valmistukseen logistiikka- ja varastojärjestelmissä. Se taivuttaa jatkuvasti kylmänä lujia teräskeloja (Q235/Q345, paksuus 1,0–2,0 mm) standardoiduiksi profiileiksi, kuten pilareihin, palkkeihin ja paneelivahvikkeisiin useiden lujien telojen avulla, mikä saavuttaa suuren kantavuuden, pitkän käyttöiän ja modulaarisen nopean lavojen kokoonpanon.
Jiangyin Hailong Machinery Factory on Kuormalavaprofiilin rullamuovauskone Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme Kuormalavaprofiilin rullamuovauskone myytävänä.
Ydintoiminnot ja tekniset ominaisuudet:
(1). Erittäin vahva kantava rakenne
Paneelin vahvistus: Ω-muotoiset aallotetut rivat (korkeus 15-25 mm), mikä lisää paneelin taivutusjäykkyyttä 300 %.
Palkin lukko: itselukittuva lohenpyrstöurarakenne, pistokkeen ulosvetovastus ≥5kN (ei vaadi hitsausta/pultteja).
(2). Tehokas korroosionestoprosessi
Pohjamateriaali: kuumasinkitty teräslevy (sinkkikerros ≥80 μm)
Online sähköstaattinen ruiskutusepoksipinnoite (paksuus ≥60μm), suolasuihkukorroosionkestävyys ≥1000 tuntia.
(3). Älykäs joustava tuotanto
Nopea rullanvaihtojärjestelmä: lavamäärittelyjen vaihtaminen (1200×800/1200×1000mm) kestää vain 20 minuuttia.
Laserkoodausmerkintä: kuormitustason (A/B/C-taso) ja tuotantoerän QR-koodin automaattinen kaiverrus.
Laitteen ydinjärjestelmän kokoonpano:
Hydraulinen irrotuskone: hydrauliset paisuntalaakerikuormat 5 tonnia teräskeloja, EPC-korjaustarkkuus ±0,3 mm.

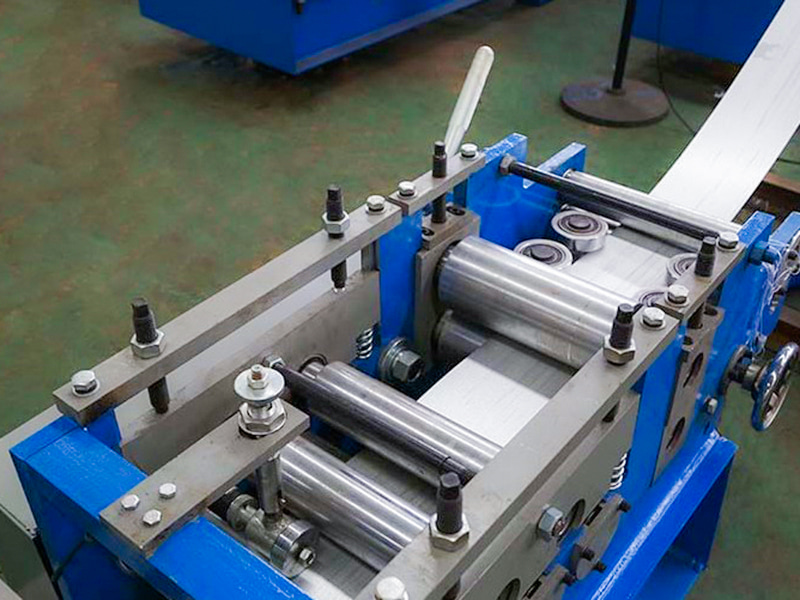

Erittäin luja tasoituskone: 9 telaa suoristaa 2,0 mm paksuja levyjä sirppimutkan eliminoimiseksi (suoreus ≤1mm/m).

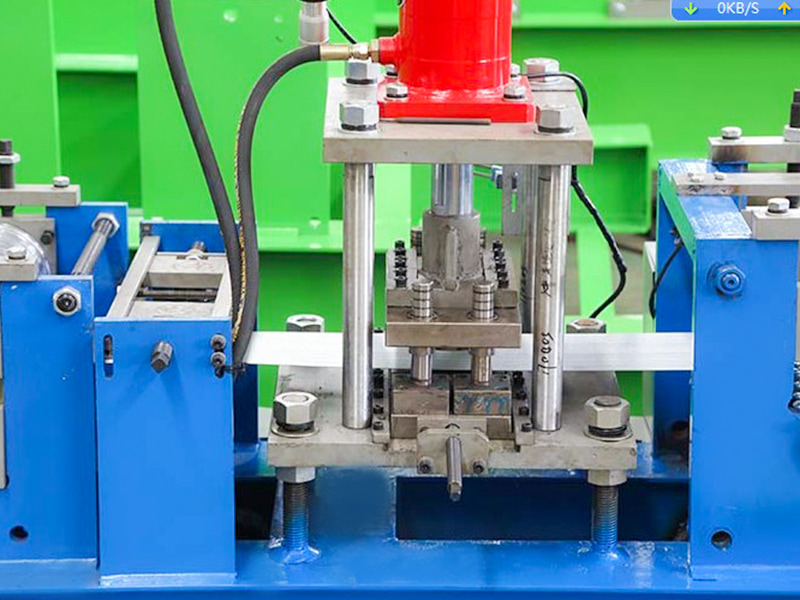

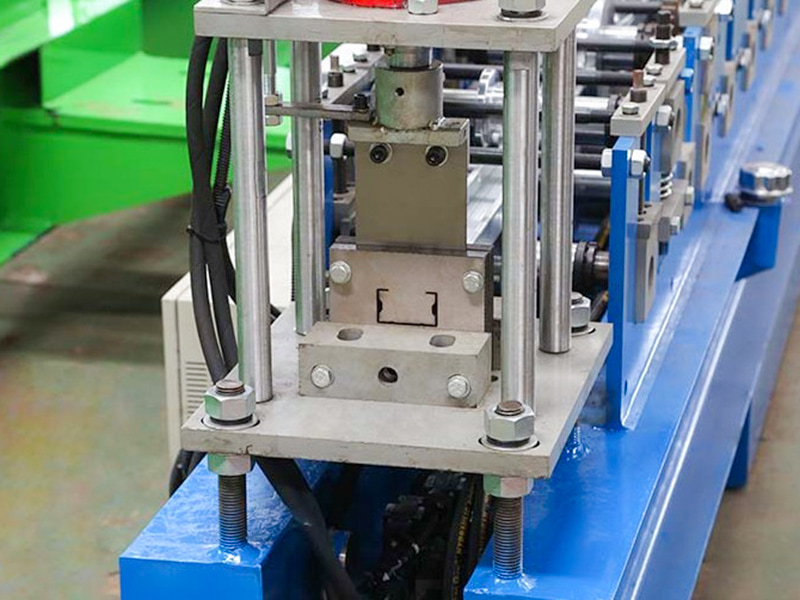

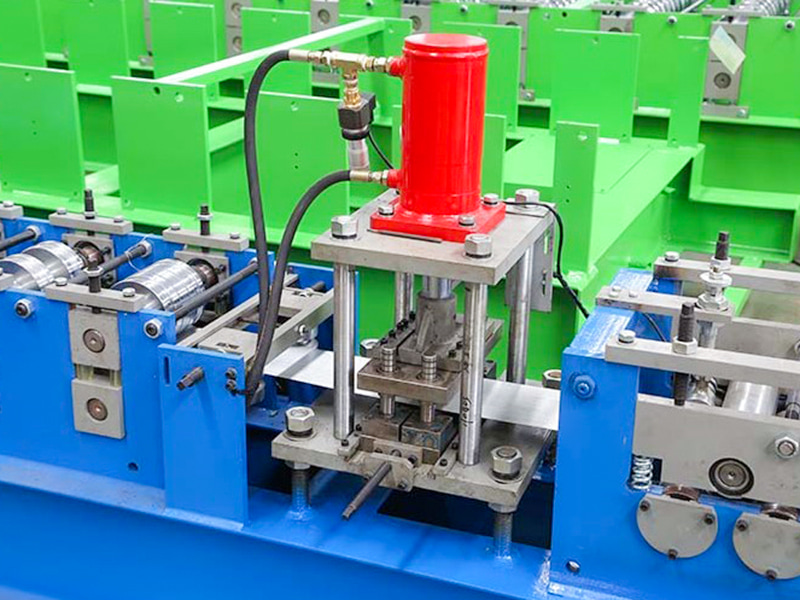

Tarkkuuslävistysyksikkö: Servo-stanssaus synkronoi lävistyksen:
• Pilarin liitäntäreiät (Φ12 ± 0,1 mm)
• Trukin reiät (100×50 ± 0,2mm).

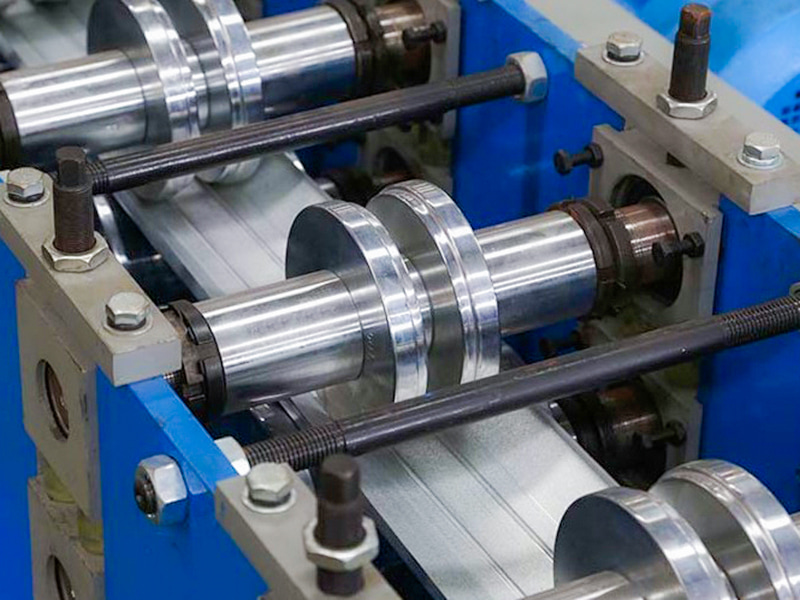

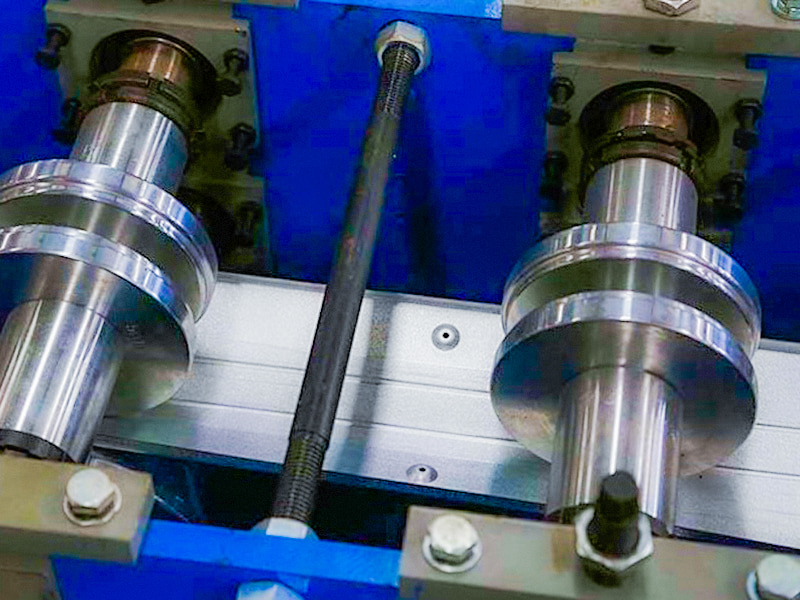

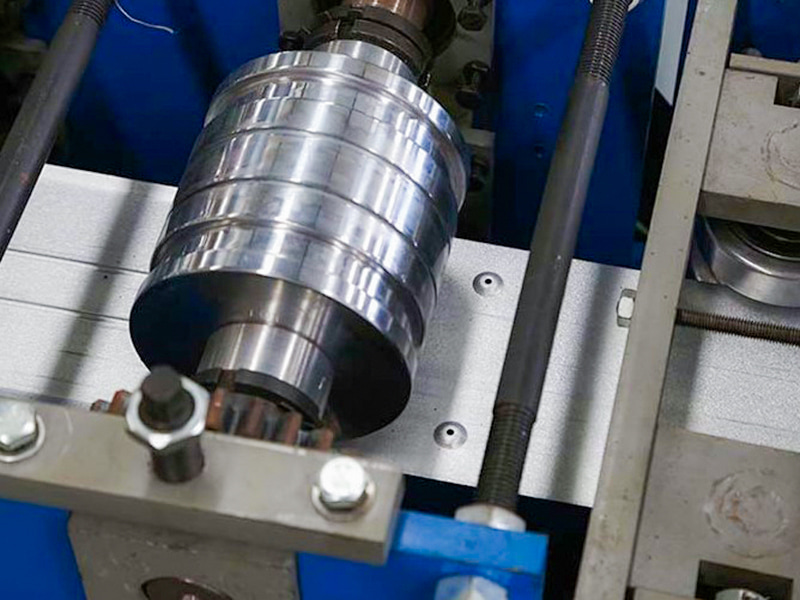

Yhdistelmäosien muovauskone (ydinmoduuli): 18-22 sarjaa kovametalliteloja (SKD11), joka suorittaa vaiheittaisen puristuksen
Online sähköstaattinen ruiskutus: jauheen talteenottoaste ≥ 98%, pinnoitteen kovettumislämpötila 200°C ± 5°C (tarttuvuusaste 0).
Servo-leikkaus: Lentävä sahaus (leikkauskaltevuus ≤ 0,5°), pituusalue 0,5-2,5 m (toleranssi ± 0,3 mm).
Älykäs lavausrobotti: Tunnistaa visuaalisesti profiilityypit ja lajittelee ja pinoaa (pylväät/palkit/paneelit erillisissä varastoissa.
Digitaalinen kaksoisohjausjärjestelmä: Reaaliaikainen telan paineen ja lämpötilan valvonta, ennakoi huoltojaksot ja ylläpitää ≤ 0,5 %:n seisokit.
Toimialan sovellusarvo:
Kustannusten vähentäminen ja tehokkuuden parantaminen: Yhden linjan tuotantokapasiteetti saavuttaa 50-80 metriä minuutissa, 15 kertaa nopeammin kuin hitsausprosessit, mikä vähentää valmistuskustannuksia 40%.
Tilan optimointi: Sisäkkäinen rakenne (tyhjiä lavoja voidaan pinota ≥ 5 kerrokseen), mikä säästää 60 % säilytystilaa.
| Tekniset parametrit | ||
| Tuote | Parametri | Huomautus |
| Koneen pohja | Kansallinen standardi No.40 I-Beam Steel | Kokonaishitsausrakenne |
| Rullamateriaali | Cr12MoV teräs | Tyhjiökarkaisu |
| Pääakseli | φ75, 40 Kr | Karkaisu ja karkaisu |
| Ryhmien muodostaminen | 20 | |
| Päämoottorin teho | 18,5 kW, K-sarja | |
| Päävetovaihteisto | Ketju ja vaihteisto | |
| Katkaisutila | Hydraulinen katkaisu | Hydrauliaseman moottorin teho on 22 kW |
| Lävistystila | Lävistyslaite | |
| Uncoiler | Kuorma 5 tonnia lastauslavalla | Hydrauliaseman moottorin teho on 2,2 kW |
| Ohjausjärjestelmä | Siemens/Schneider PLC | |
| Hydraulijärjestelmä | BeiJin Huade tuotemerkki | |
| Tuotantolinjan kokonaispituus | Noin 28 metriä | |
| Laitteen paino | Noin 8 tonnia | |
| Raaka-aineen paksuus | 1,0-2,0 mm | Q235 galvanoitu kela |
| Tuotantonopeus | 156-20 m/min | |
