Solar Strut Channel Rullamuovauskoneet

Ydintoiminnot ja tekniset ominaisuudet:

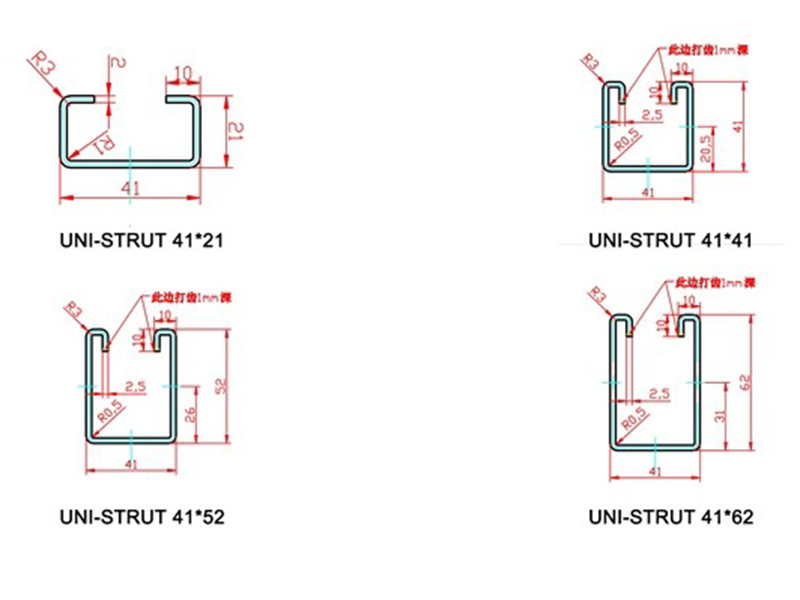

Monipuolinen poikkileikkauksen mukautettavuus

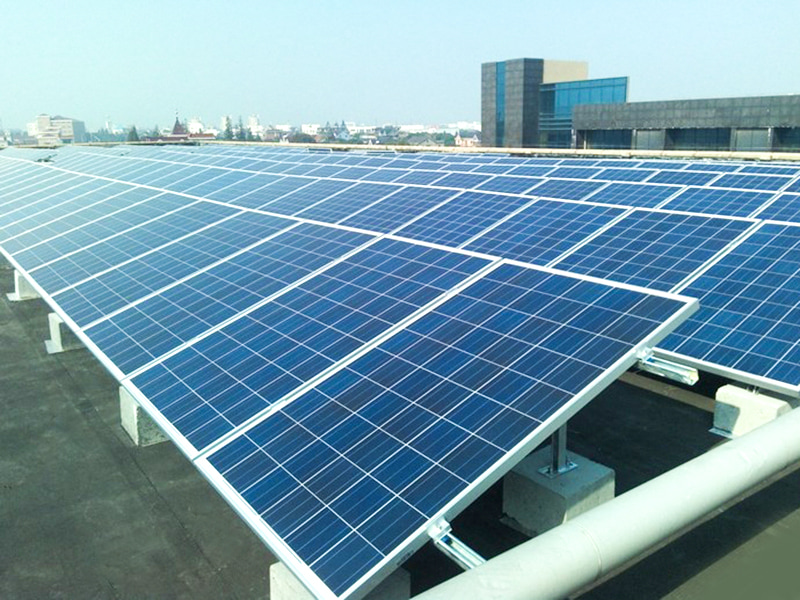

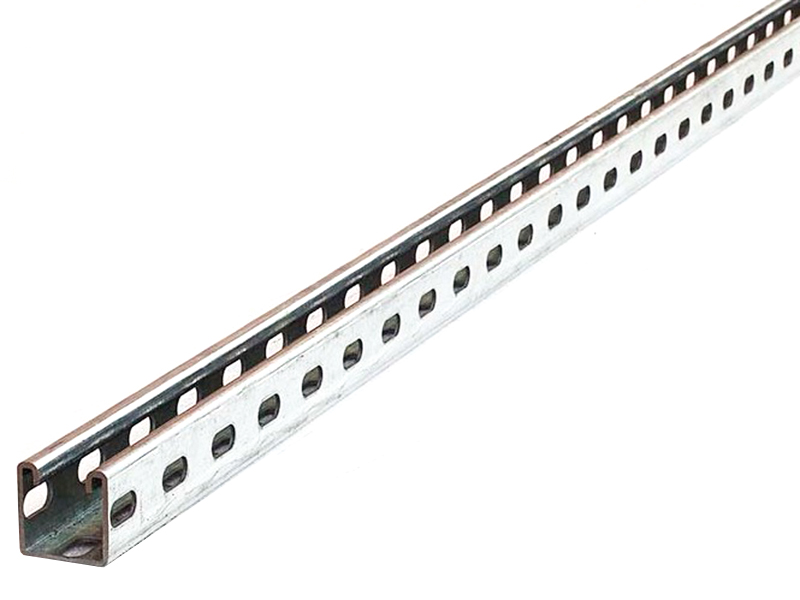

Solar Rail: C/U-muotoinen uralla, käytetään aurinkosähköpaneelin kiinnittimien kiinnittämiseen.

Purin: Z- tai Σ-muotoinen, kantaa suurimman rakenteellisen kuorman.

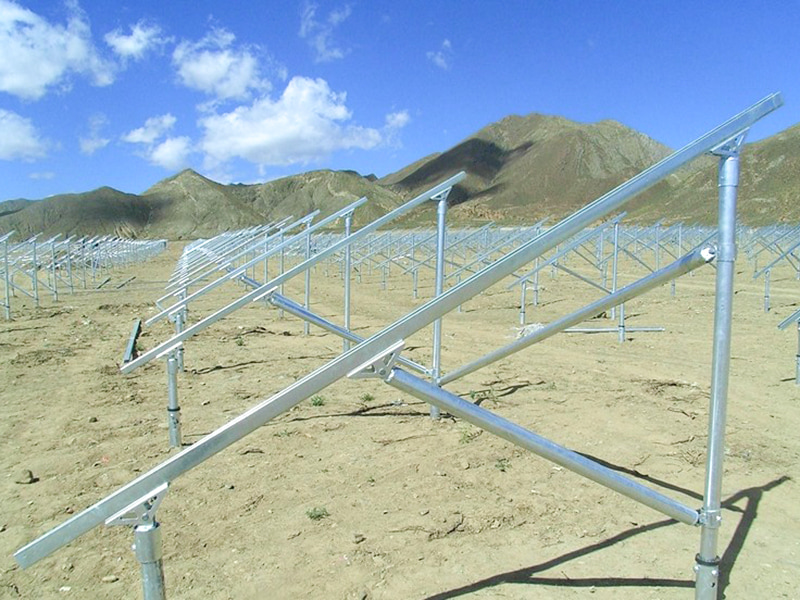

Maadoitusruuviholkki: Neliönmuotoinen tai pyöreä putki, jossa on liitäntäreiät, käytetään maatelineen ankkuroimiseen. https://example.com/pv-profile-types.png (Kaavio: Yleiset PV-telineprofiilit)

Erittäin luja, kevyt muotoilu

Materiaalin paksuus: 0,8-3,0 mm (2,0 mm alumiiniseokselle, 1,5-3,0 mm teräkselle).

Vetolujuus: 550 MPa luja teräs (esim. S550GD AZ150) tai 6061-T6 alumiiniseos.

30 % painonpudotus muotoilun jälkeen kuumavalssattuihin profiileihin verrattuna, mikä vähentää kuljetus- ja asennuskustannuksia.

Korroosionkestävän prosessin takuu

Peilikiillotetut telat (Ra ≤ 0,4μm) minimaalisella voitelulla suojaamaan alumiini-magnesium-sinkkipinnoitetta (≥ 150g/m² AZ150).

Dynaaminen rullavälin kompensointi estää pinnan naarmuuntumista.

Älykäs ja joustava tuotanto

Quick Die Change System: Vaihda täysi sarja teloja ≤ 30 minuutissa vaihtamalla eri poikkileikkausten välillä (esim. C-tyyppi Z-tyyppiin).

Vaihtuvan poikkileikkauksen servotekniikka: Yhdellä tuotantolinjalla voidaan valmistaa eripituisia profiileja (kuten puolisuunnikkaan muotoisia ohjauskiskoja rinteisiin).

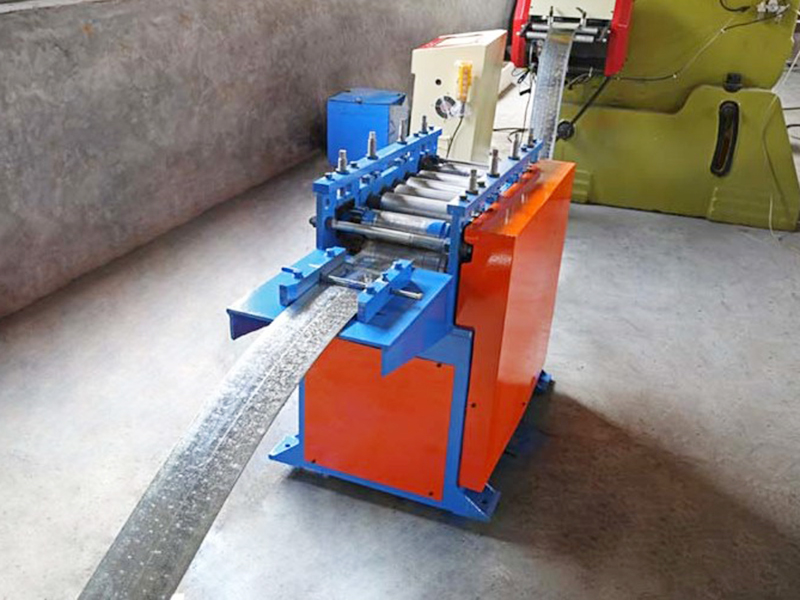

Laitteen ydinkomponentit:

Kaksipään purkulaite: Vaihtaa automaattisesti keloja, tukee alumiini- ja teräskelojen sekoitettua tuotantoa, ja siinä on EPC (Electronic Process Control) -korjaus.

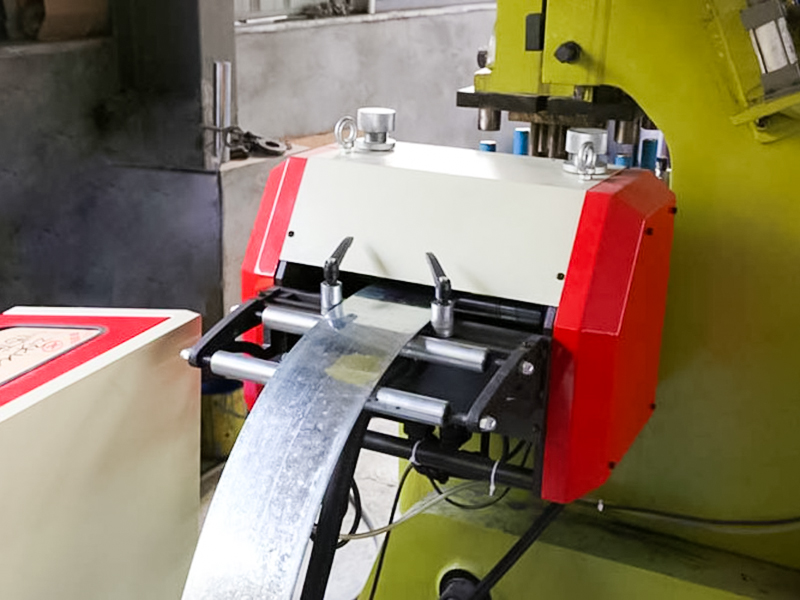

Erittäin tarkka oikaisukone: 9-11 rullaa tasoittavat kelat, mikä eliminoi myötörajan ja saavuttaa suoruuden ≤ 0,5 mm/m.

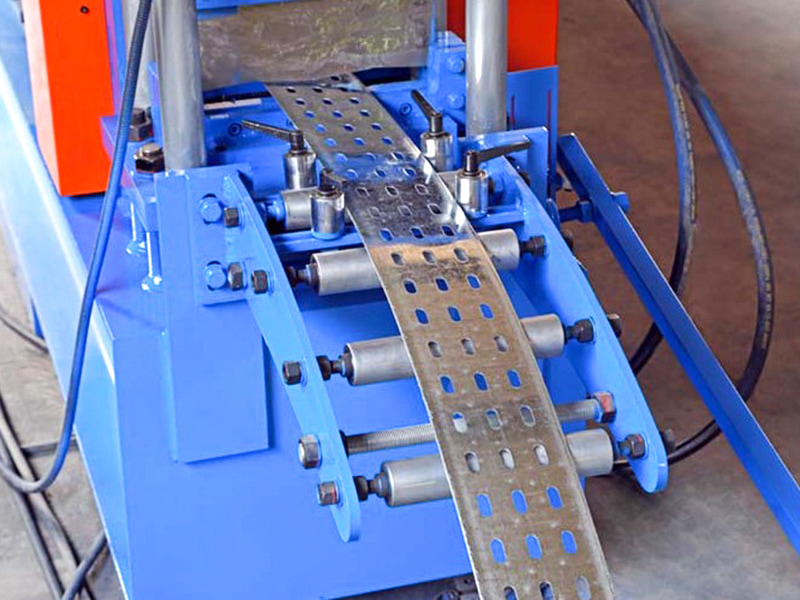

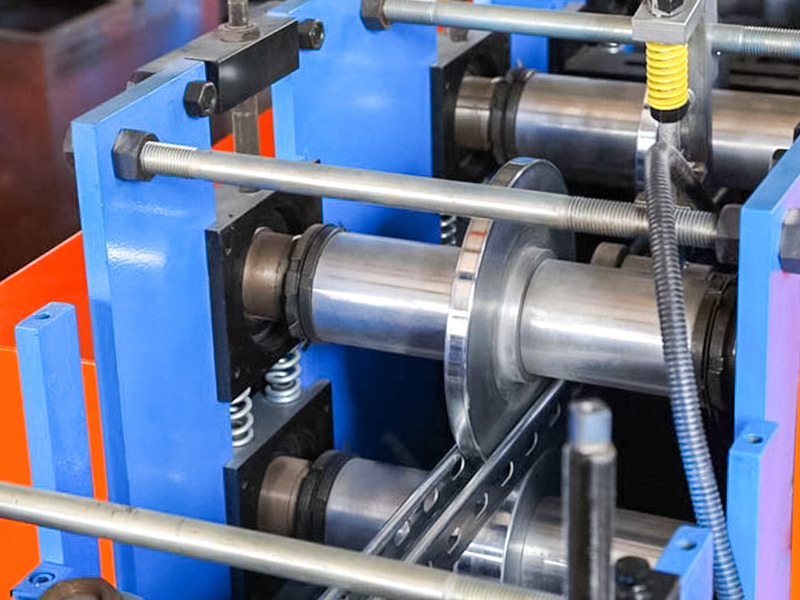

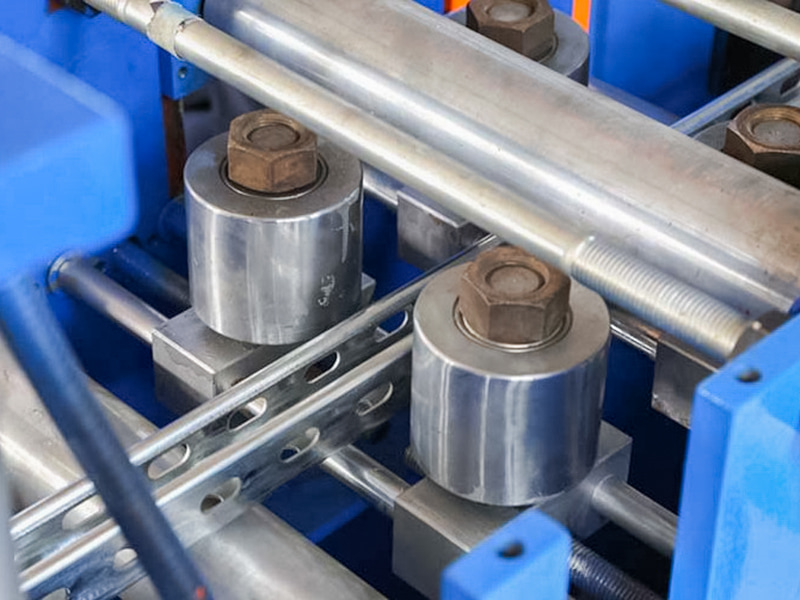

Muodostava keskusyksikkö: 16-24 sarjaa kovametallirullia (SKD11-materiaali), jaettu kolmeen vaiheeseen:

• Esirei'itys → Kylmärullamuovaus → Mitoitus ja kalibrointi

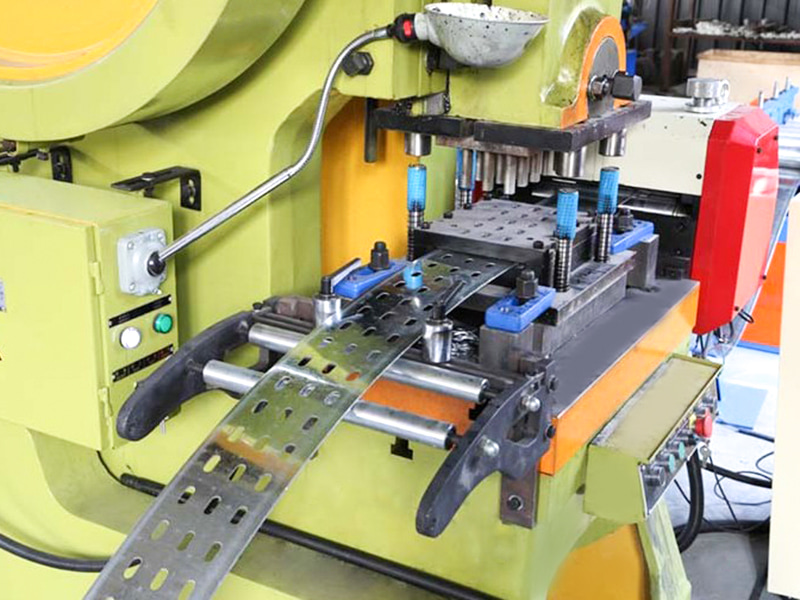

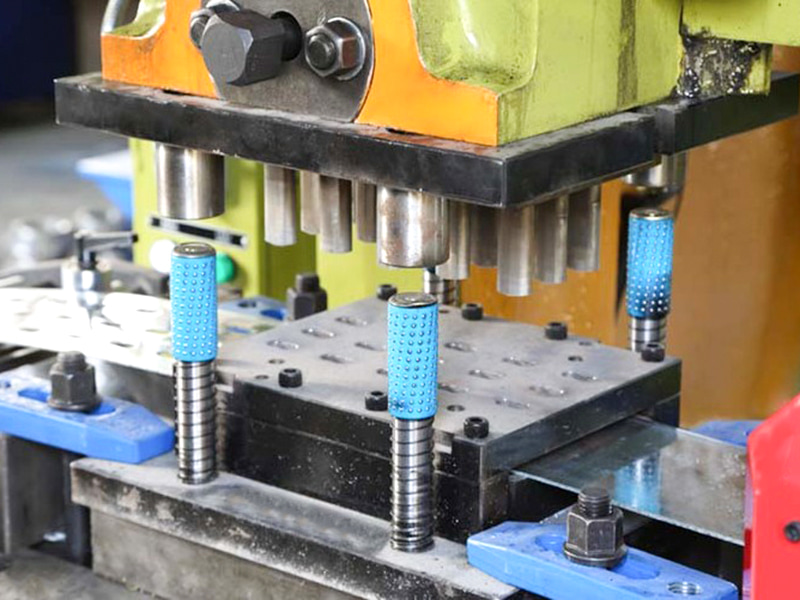

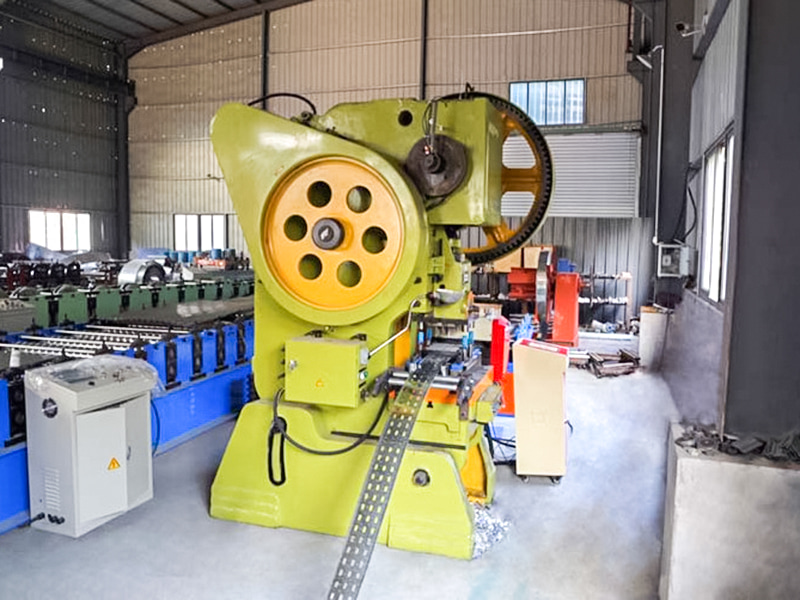

Online-rei'itys/loviyksikkö: Servohydraulinen järjestelmä lävistää samanaikaisesti liitäntäreiät, tyhjennysreiät ja maadoitusmerkin reiät reiän sijainnin tarkkuudella ±0,2 mm.

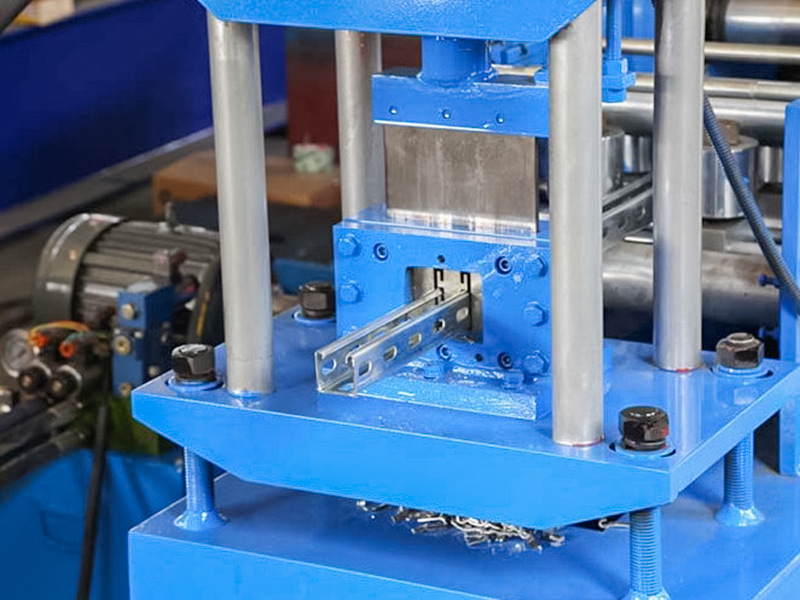

Servo-seuraava leikkaus: Lentävä saha/laserleikkaus (erityisesti alumiiniseoksille) varmistaa purseettomat leikkaukset pituustoleranssilla ±0,3 mm.

Automaattinen lavausrobotti: Pinoaa osia profiilityypin mukaan ja on varustettu naarmuuntumattomilla imukupeilla (pintapinnoitteella).

Älykäs ohjausjärjestelmä: integroitu MES-järjestelmään, reaaliaikainen energiankulutuksen/tuottoasteen seuranta ja tuki etädiagnoosille.
