Moottoritien suojakaiteen rullamuovauskoneet

Ydintoiminnot ja tekniset ominaisuudet:

1. Erillinen aaltopahvin muovaus

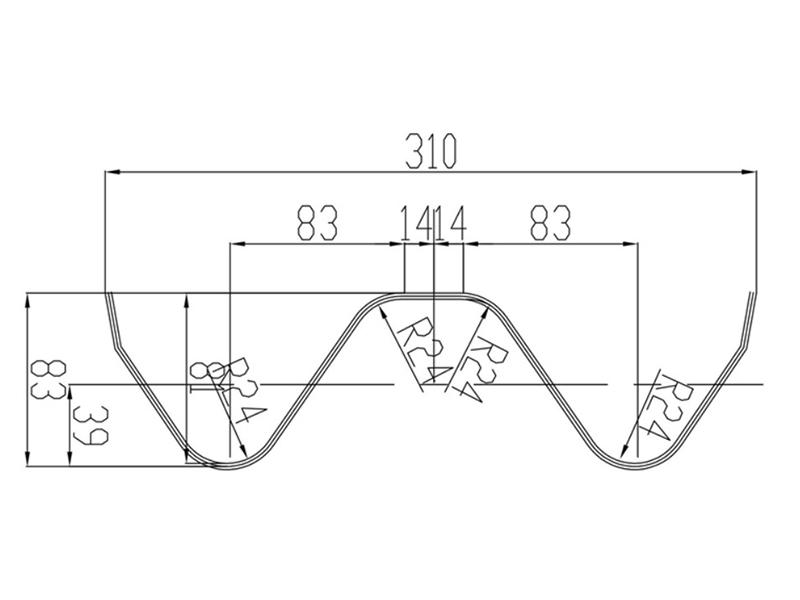

Double-Beam suojakaite (W-Beam): Vakiotyyppi, aallotuskorkeus 85 mm ja levypaksuus 3-4 mm, sopii yleisille tieosuuksille.

Kolmipalkkinen suojakaide (Thrie-Beam): Vahvistettu tyyppi, jonka aallotuskorkeus on 85 mm ja levyn paksuus 4 mm, sopii riskialttiisiin osiin (kuten sillat ja kaarteet).

Asteittainen siirtyminen suojakaiteella: Erityinen rullajärjestelmä mahdollistaa sujuvan siirtymisen kapeasta poikkileikkauksesta leveään (kuten tienpään alussa).

2. Korkean lujan materiaalin käsittely

Soveltuvat materiaalit: S350GD~S550GD luja galvanoitu teräs (vetolujuus 350-550 MPa), paksuusalue 2,0-4,5 mm.

Muovauspaine voi nousta yli 800 tonniin, mikä varmistaa teräksen tarkan plastisen muodonmuutoksen korkealla lujuudella.

3. Erittäin nopea jatkuva tuotanto

Linjanopeudet 60-120 m/min (n. 15-30 km/vrk), jotka vastaavat laajamittaisen valtatien rakentamisen tarpeita.

Servo lentävän sahan leikkaustarkkuus ≤ ± 0,5 mm, mikä varmistaa tasaisen, purseettoman leikkauksen.

5. Online-rei'itys ja merkintä

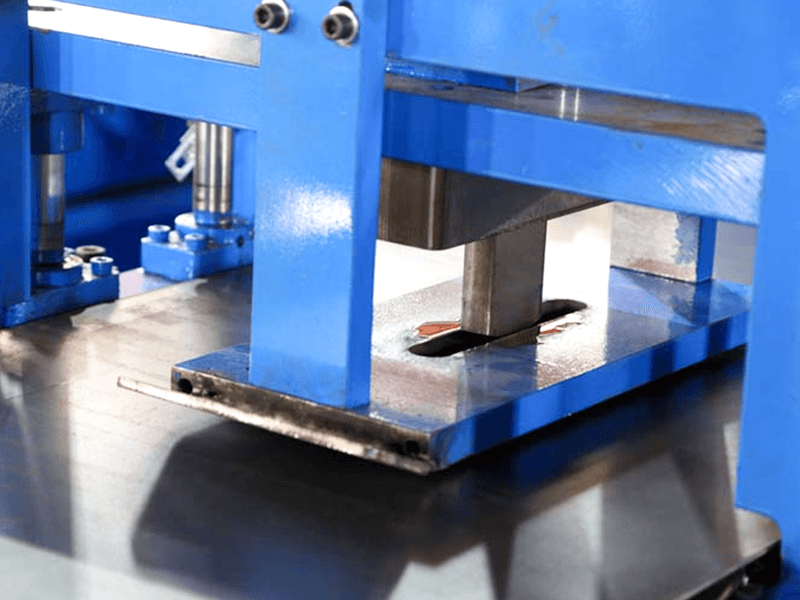

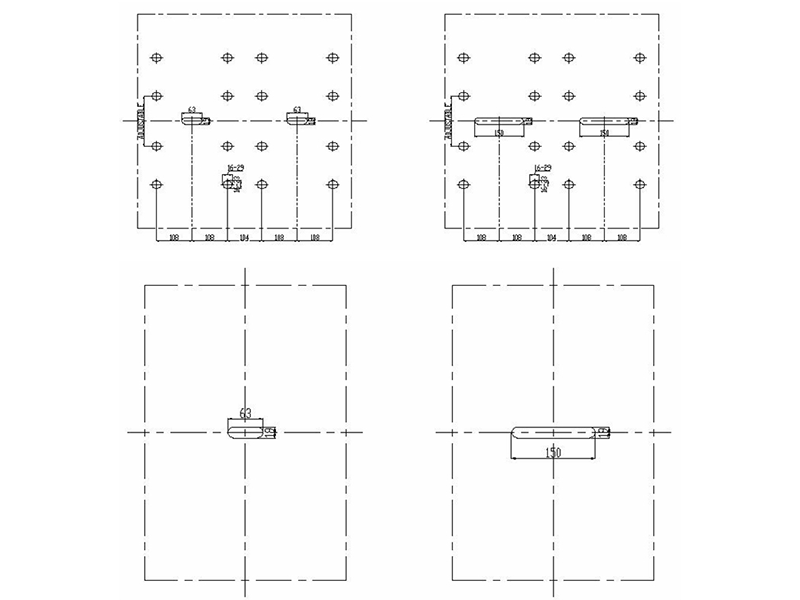

Lävistää samanaikaisesti liitosreiät (pulttien kiinnityskohdat) ja tukkeutumisenestolohkon kiinnitysreiät.

Valinnainen lasermerkintä tuotantoerä-/standardinumeroille (esim. GB/T 31439).

Laitteen ydinkomponentit:

Heavy Duty Uncoiler: Kapasiteetti 10-20 tonnia teräskeloja, hydraulisesti laajennettava ja sisäänvedettävä kela sekä automaattinen keskitys.

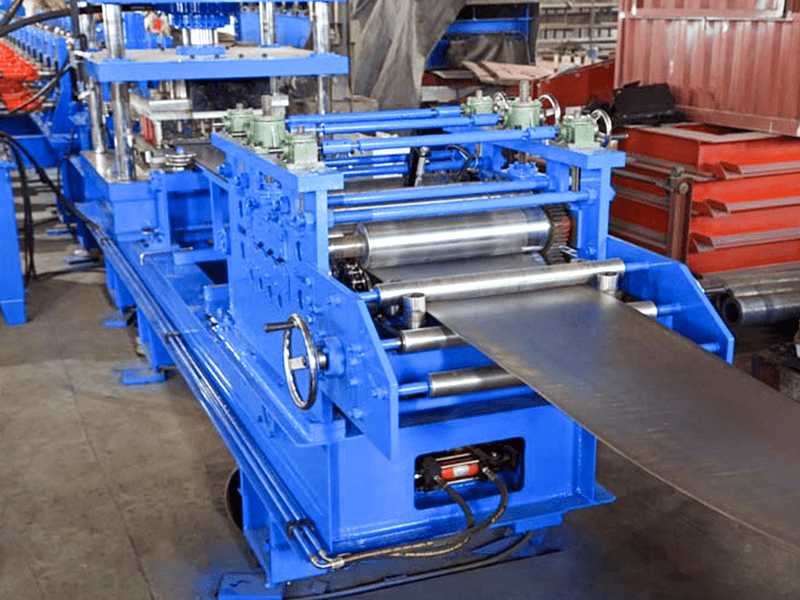

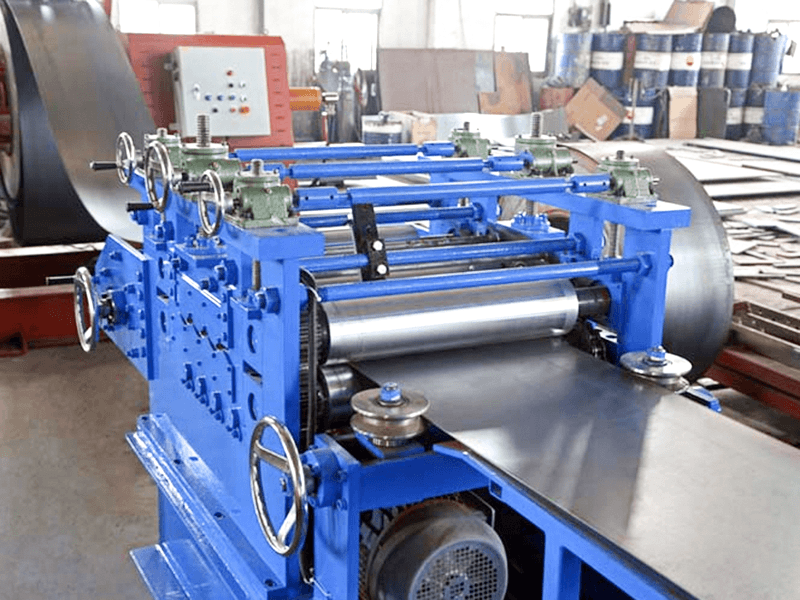

Yhdeksänrullainen tasoitus: Poistaa kelan jännityksen ja saavuttaa tasaisuustoleranssin ≤1mm/m.

Ohjausservosyöttö: Erittäin tarkka valosähköinen poikkeaman korjaus varmistaa, että nauha tulee suoraviivaisesti muodostusalueelle.

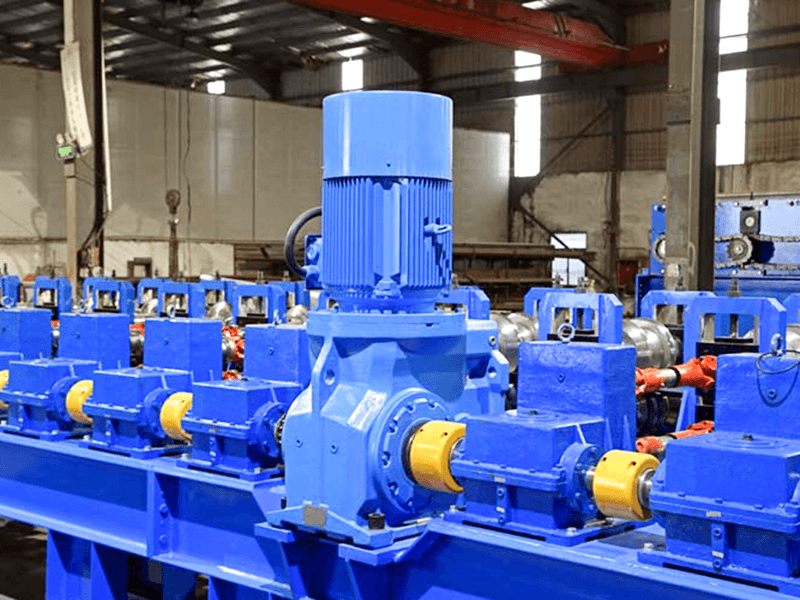

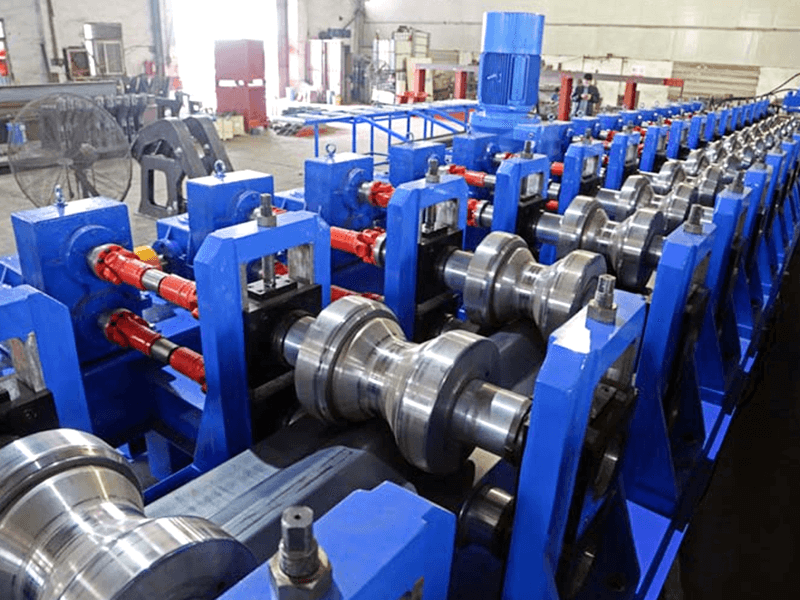

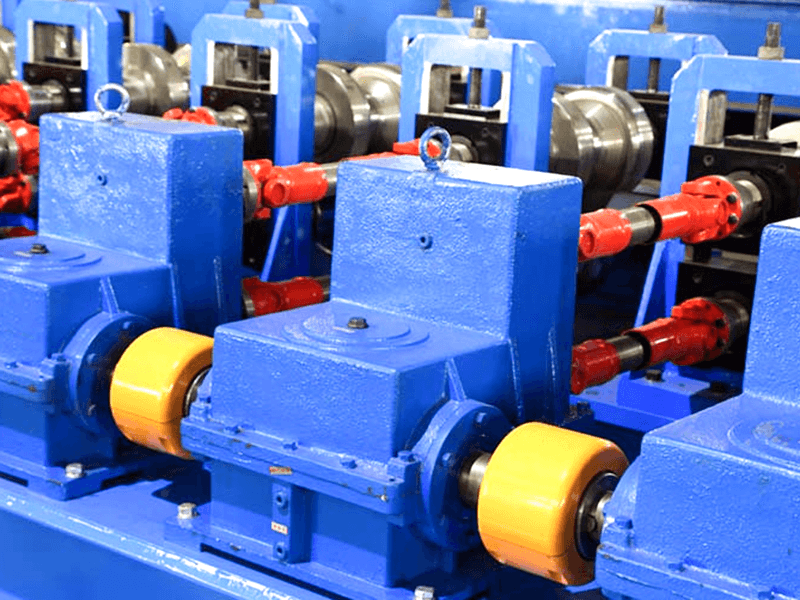

Muotoilukone (ydin): 16-25 sarjaa kovametalliteloja (Cr12MoV-karkaistu), jotka suorittavat progressiivisen muovauksen kolmessa vaiheessa:

• Esitaivutus → Aallotuspuristus → Mitoituksen kalibrointi

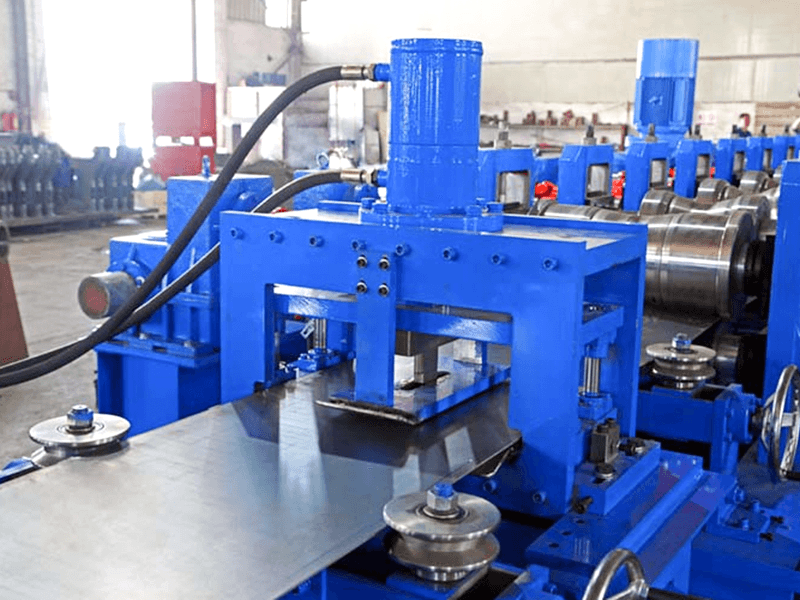

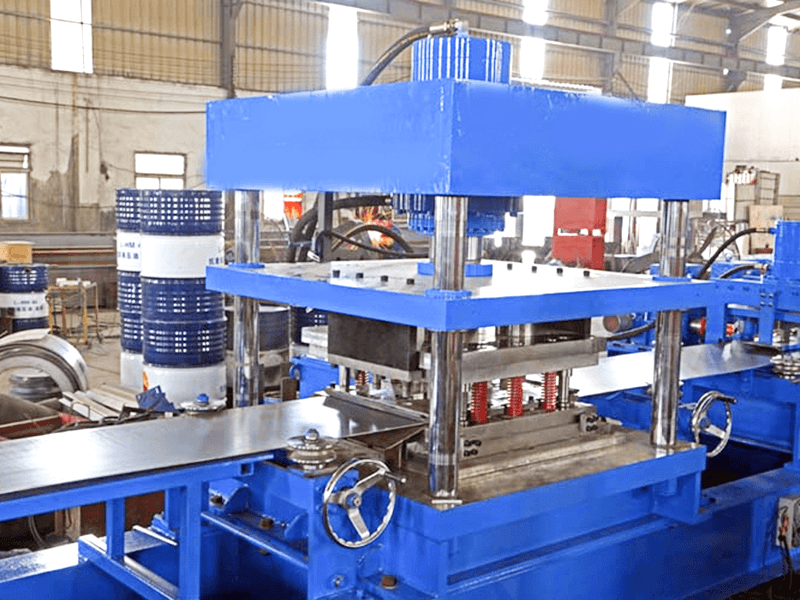

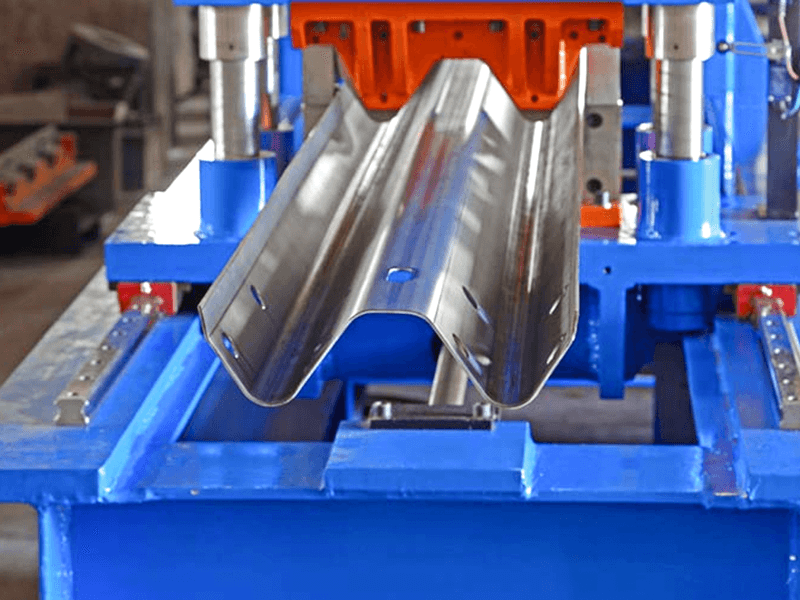

Online-lävistysjärjestelmä: Hydraulinen/servokäyttö, nopea muotinvaihto, reiän nousutoleranssi ±0,2 mm.

Dynaaminen lentävä sahan leikkaus: Sahanterä liikkuu synkronisesti suojakaiteen kanssa jäähdytysnesteellä ylikuumenemisen estämiseksi.

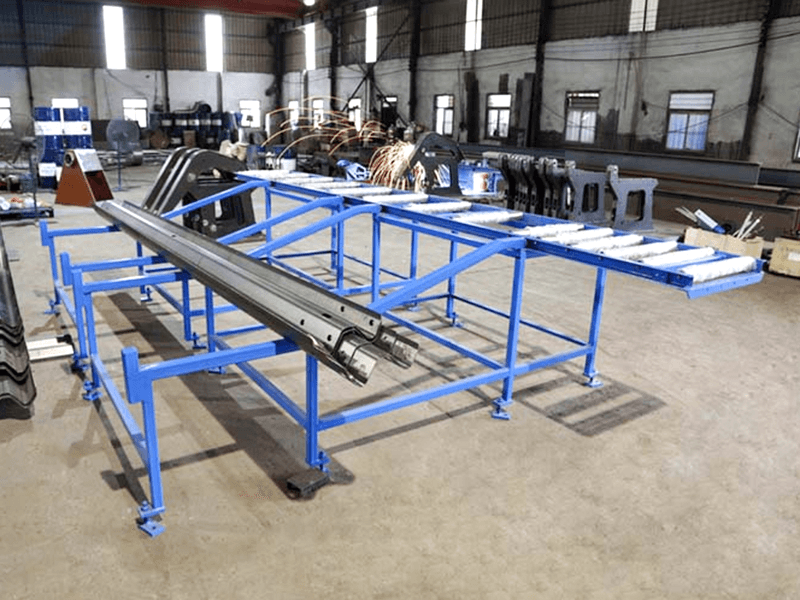

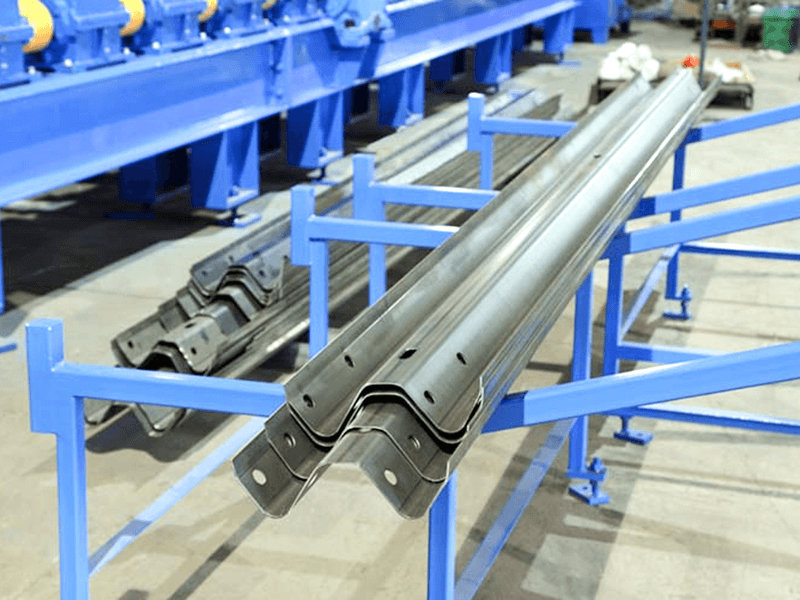

Automaattinen lavaaja: Lavaus robottivarrella tai hydraulisella työntölevyllä, säädettävä pinon korkeus (yleensä 2,5 metriä).

Älykäs ohjausjärjestelmä: Industrial PLC -kosketusnäyttö, integroitu parametriasetus, vikadiagnoosi, tuotantotilastot ja tuettu IoT-etävalvonta.

Toimialan arvo:

Tekninen tehokkuus: Yksi tuotantolinja voi tuottaa jopa 5 000 kilometriä suojakaidetta vuodessa, mikä vastaa 100 kilometrin valtatien rakentamisen tarpeita.

Parempi turvallisuus: Tarkan aallonmuotoisen rakenteen ansiosta suojakaite voi taittua säännöllisesti törmäyksen aikana, absorboi kineettistä energiaa ja vähentää onnettomuuksien uhreja yli 40 %.

Kustannusoptimointi: Verrattuna perinteisiin segmentoituihin leimaus- ja hitsausprosesseihin, se säästää materiaalia 12 % ja työvoimakustannuksia 60 %.
