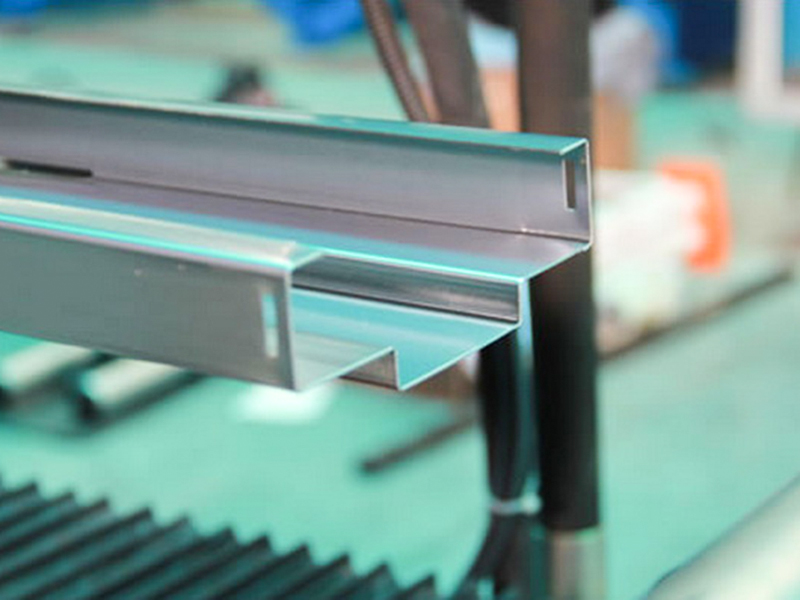

Oven karmin rullamuovauskone on kylmätaivutus- ja rullamuovauskone, joka on erityisesti suunniteltu ovi- ja ikkunakarmien (kuten terästurvaovien, palo-ovien, autotallin ovien ja teollisuusovien karmit) valmistukseen. Se käyttää useita tarkkuusrullia metallinauhan (yleensä galvanoitua terästä, väripinnoitettua terästä, ruostumatonta terästä tai alumiiniseosta) kylmätaivuttamiseen jatkuvasti, jotta voidaan tehokkaasti ja tarkasti tuottaa monimutkaisia suljettuja tai puolisuljettuja poikkileikkausprofiileja, joita tarvitaan ovenkarmeissa.
Jiangyin Hailong Machinery Factory on Oven karmin rullamuovauskoneet Toimittaja Kiinassa. Yli 1200 asiakassuhteella palvelemme monia toimialoja räätälöidyillä profiilimuokkauslaitteilla, toimitamme Oven karmin rullamuovauskoneet myytävänä.
Ydinkomponentit:

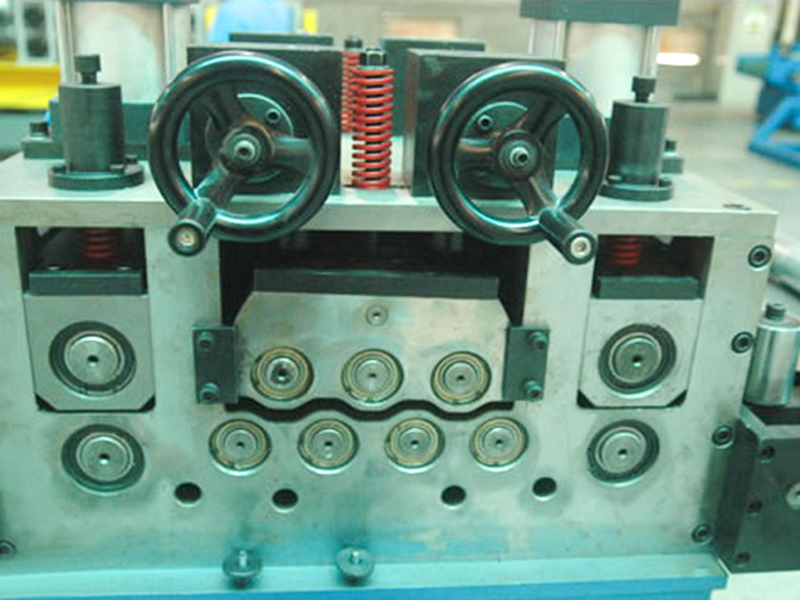

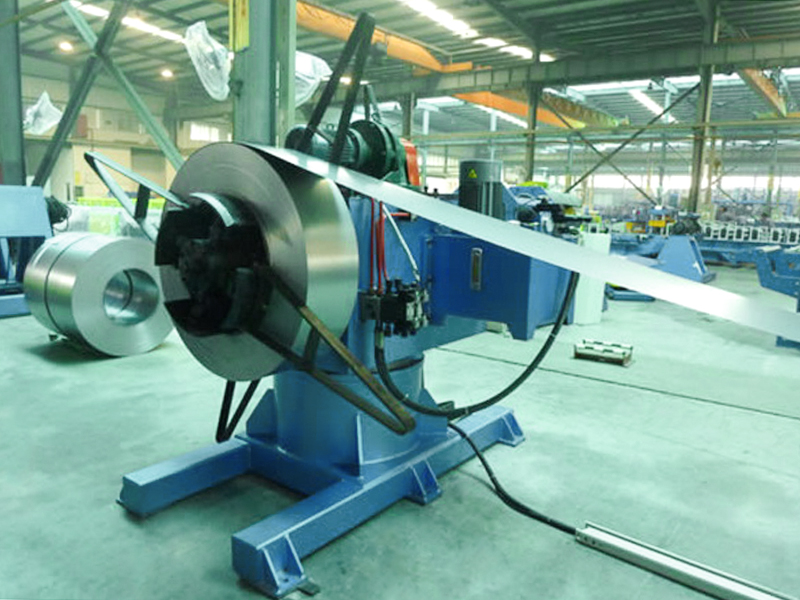

Uncoiler ja Leveler: Kelaa metallikäämin auki ja eliminoi käpristymisjännityksen varmistaen sujuvan siirtymisen muodostusalueelle.

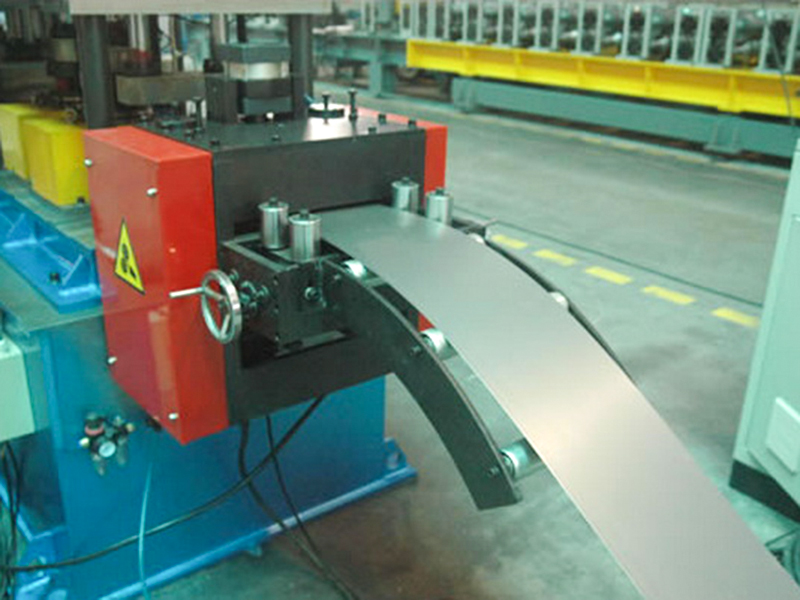

Ohjaussyöttölaite: Ohjaa nauhan tarkasti ensimmäiseen rullasarjaan poikkeaman estämiseksi.

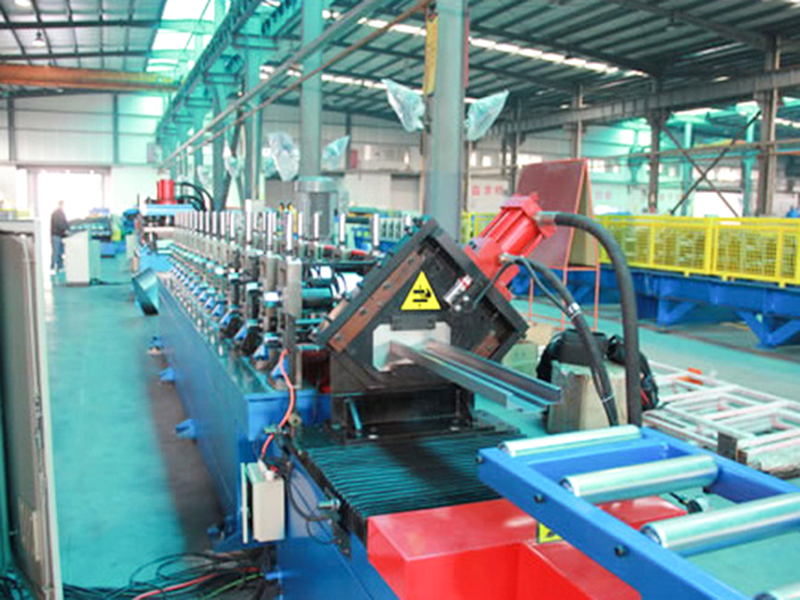

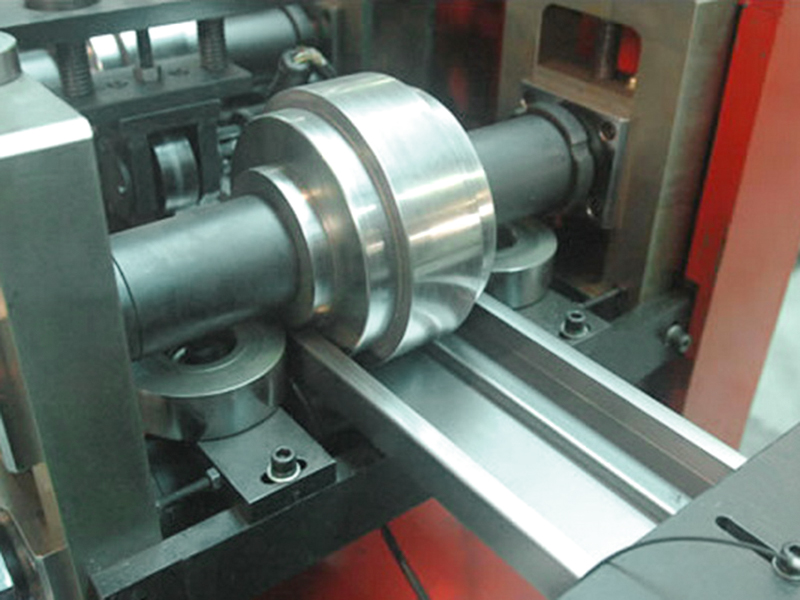

Päämuovausyksikkö (ydinkomponentti): Useita rullasarjoja on järjestetty peräkkäiseen prosessisarjaan tasaisen levyn vähitellen rullaamiseksi ovenkarmin poikkileikkaukseen.

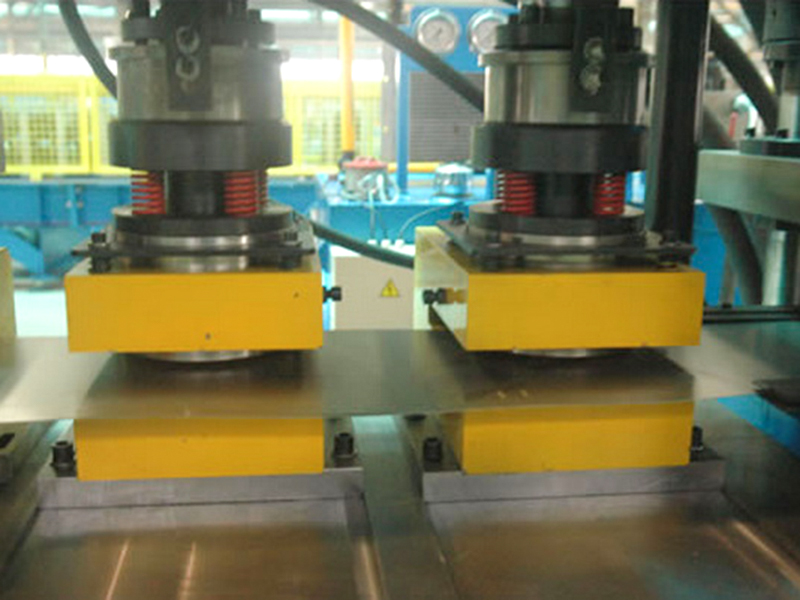

Inline lävistysyksikkö (valinnainen): Lävistää avaimenreiät, sarananreiät tai tyhjennysreiät samanaikaisesti muovausprosessin aikana, mikä vähentää myöhempiä vaiheita.

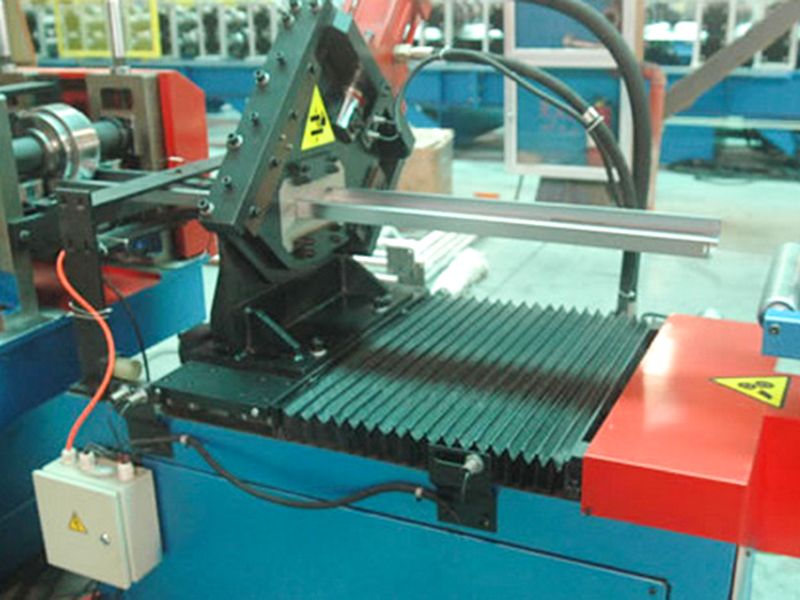

Servo-leikkausjärjestelmä: Erittäin tarkka seurantaleikkaus (lentävä saha/hydraulinen leikkaus), joka johtaa tasaisiin, purseettömiin leikkauksiin, joiden pituusvirhe on ≤±0,5 mm.
Automaattinen pinoaja: Pinoaa tai kuljettaa valmiit ovenkarmit, tukee laskemista ja pakkaamista.
PLC-ohjausjärjestelmä, jossa on kosketusnäytön käyttö: Aseta parametrit (pituus/nopeus/määrä), tarkkaile toimintatilaa reaaliajassa ja suorita vikadiagnoosi.
Toimialan sovellusarvo:
Perinteisten prosessien korvaaminen: Manuaalisen taivutuksen ja hitsauksen vaihtaminen, mikä vähentää vaiheita ja kustannuksia yli 30 %.
Johdonmukaisuuden parantaminen: Automatisoitu tuotanto eliminoi inhimilliset virheet ja varmistaa suurten ovien karmien vaihdettavuuden.
Rakenteellisen suorituskyvyn vahvistaminen: Kylmätyökarkaisu lisää profiilin lujuutta ja pidentää ovien ja ikkunoiden käyttöikää.
| Tekniset parametrit | ||
| Tuote | Parametri | Huomautus |
| Koneen pohja | Kansallinen standardi No.40 I-Beam Steel | Kokonaishitsausrakenne |
| Rullamateriaali | Cr12MoV | Tyhjiökarkaisu |
| Pääakseli | φ75, 45# Teräs | Karkaisu ja karkaisu |
| Ryhmien muodostaminen | 15 | |
| Päämoottorin teho | 7,5 kW | |
| Ajotapa | 1,2 tuuman kaksinkertainen ketjukäyttö | |
| Katkaisutila | Hydraulinen katkaisu | Hydrauliaseman moottorin teho on 11 kW |
| Lävistystila | Hydraulinen lävistys | |
| Uncoiler | Kuorma 5 tonnia lastauslavalla | Hydrauliaseman moottorin teho on 2,2 kW |
| Ohjausjärjestelmä | Siemens/Schneider PLC | |
| Hydraulijärjestelmä | BeiJin Huade tuotemerkki | |
| Tuotantolinjan kokonaispituus | Noin 18 metriä | |
| Laitteen paino | Noin 5 tonnia | |
| Raaka-aineen paksuus | 0,6-1,2 mm | Q235 galvanoitu kela |
| Tuotantonopeus | Yli 25 m/min | |
